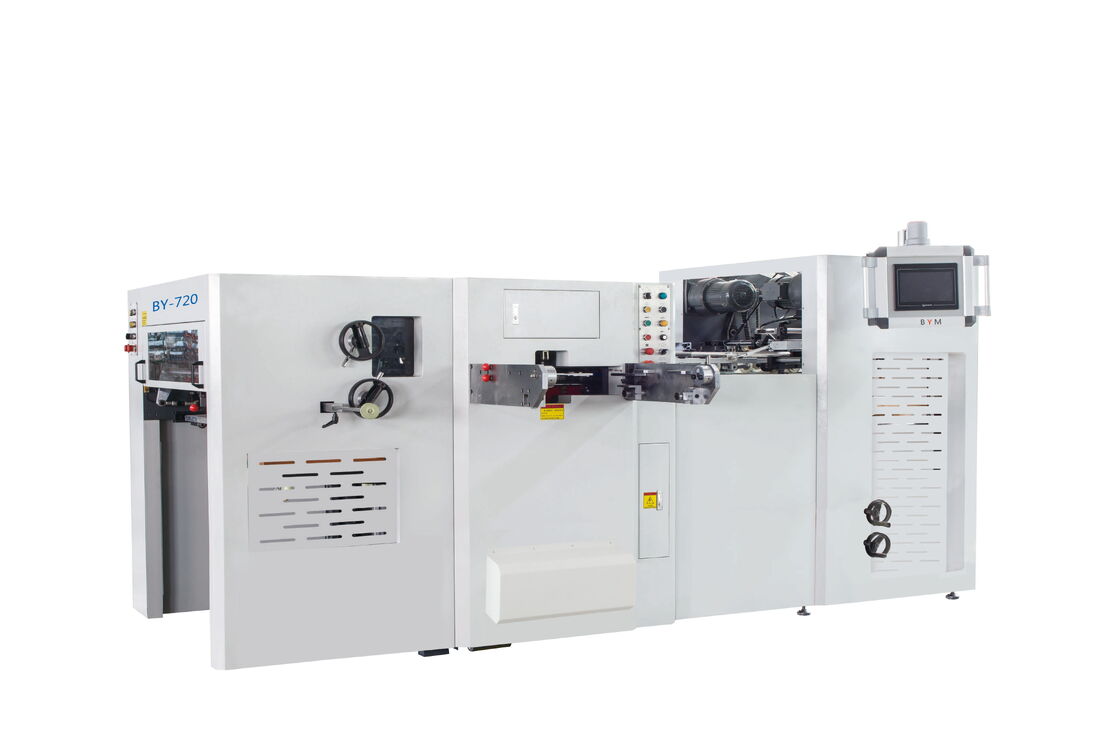

BY-720 AUTOMÁTICA

MÁQUINA DE TROQUELADO Y MARCADO

Características:
La máquina automática de troquelado y marcado BY-720 se utiliza principalmente para el troquelado, marcado y estampado en frío de cajas de cigarrillos, cajas de medicamentos, cajas de vino y etiquetas en las industrias de embalaje y decoración.
Este tipo de máquina incorpora alimentación totalmente automática, troquelado, entrega, conteo, indicación de obstáculos, verificación y medición. Tiene las características de fácil operación, confiabilidad, alta velocidad y precisión.

Construcción

Esta máquina se compone de unidades de alimentación, troquelado, entrega y eléctricas.

Características de las unidades

1. Unidad de alimentación
(1) El cabezal de alimentación con diseño especial asegura la alimentación continua de hojas para diferentes grosores y materiales.
(2) Es fácil de operar adoptando un marco de transporte de hojas que se puede levantar.
(3) Hay 4 topes frontales instalados con 4 interruptores de aproximación que se utilizan para verificar si la hoja llega a la posición correcta, por lo que se evitan los productos de desecho, puede ajustarlos fácilmente a través de la perilla fuera de la máquina.
(4) Se utilizan topes laterales izquierdo y derecho, la posición y la presión del tope lateral se pueden ajustar para adaptarse al registro lateral de hojas de diferentes tamaños y grosores.
(5) La rueda de mano de ajuste del tope está instalada en ambos lados de las unidades de alimentación, lo que facilita la ubicación de la pila.
(6) La pila de alimentación puede elevarse automáticamente.
(7) Los interruptores de límite superior e inferior están instalados en el lado interno del marco de la pared, lo que garantiza que la pila pueda detenerse automáticamente en la ubicación más alta o más baja.
2. Unidad de troquelado
(1) La máquina puede seguir funcionando de forma estable incluso a alta velocidad y larga vida útil al adoptar el accionamiento del eje de tornillo sin fin y la rueda helicoidal de gran módulo.
(2) Se utiliza un dispositivo intermitente de gran ángulo de 220º para garantizar la estabilidad de funcionamiento, bajo ruido y larga vida útil.
(3) El marco de troquelado se utiliza para instalar la placa de troquelado, el dispositivo de bloqueo rápido en él puede bloquear fácilmente la placa de troquelado de cualquier tamaño.
(4) El marco de troquelado está instalado en la máquina, tiene un sistema de registro preciso y es fácil de bloquear o aflojar, se puede voltear para cambiar o ajustar la placa de troquelado con el uso del brazo de soporte.
(5) El sistema de registro realiza el re-registro de la hoja desde la dirección frontal y lateral, lo que garantiza una alta precisión de troquelado.
(6) La placa de acero está hecha de materiales de alta dureza y elasticidad, lisos y duraderos, también tiene un dispositivo de registro para garantizar un registro exacto.
(7) El accionamiento principal adopta un sistema de lubricación automática que extiende la vida útil de las unidades principales.
3. Unidad de entrega
(1) Realiza la entrega automática.
(2) Las barandillas de entrega aseguran la entrega sin paradas, cuando la pila alcanza una cierta altura, inserte las barandillas en la pila, entonces puede cambiar la pila sin detener la máquina.
(3) Los topes laterales y traseros aseguran la limpieza de la entrega, el cepillo de entrega y la placa giratoria pueden evitar el temblor y el aflojamiento de la hoja, cada posición del dispositivo se puede ajustar para adaptarse al procesamiento de diferentes diseños.
4. Unidad eléctrica
(1) El sistema eléctrico adopta dispositivos de control avanzados como PLC, Interfaz.
(2) La interfaz monitorea los puntos de entrada y salida del PLC, todo tipo de problemas, dos idiomas (chino, inglés) hacen que los trabajadores sean convenientes para operar la máquina o resolver paradas.
(3) El motor principal se controla mediante velocidad variable, funcionando de forma estable y ahorrando electricidad.
(4) El accionamiento principal adopta freno electromagnético, funcionando de forma segura y fiable.
(5) Se instalan muchos interruptores fotoeléctricos en la unidad de alimentación, troquelado y entrega, lo que garantiza el funcionamiento seguro de la máquina.
(6) La lámpara multi-indicadora indica diferentes condiciones de la máquina, alerta al operador para garantizar la seguridad.
(7) La máquina establece muchos paneles operativos para controlarla desde diferentes lugares, como la unidad de alimentación, el lado de accionamiento, el lado operativo y la unidad de entrega.
(8) La máquina adopta trifásica, cuatro cables, fuente de alimentación para CA, 380V, 50HZ, equipa un cable de seguridad especial PE.
(9) Los interruptores de seguridad están configurados en cada unidad, lo que garantiza un funcionamiento seguro.

5. Carcasa
