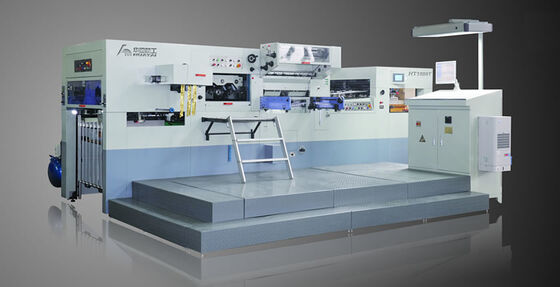

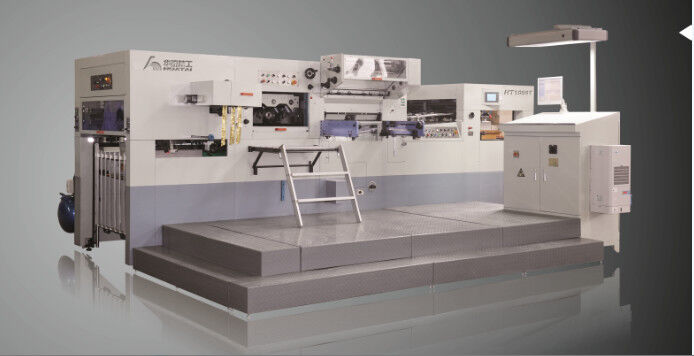

Máquina para cortar a presión y estampar con láminas,cortador automático con pliegue y estampado HT1050T

Máquina para cortar a presión y estampar con láminas,cortador automático con pliegue y estampado HT1050T

Ventaja del producto:

1. Máquina de corte y estampado de papel, Cortador automático con pliegue y estampado de papel HT1050T es una máquina de estampado moderna y ampliamente utilizada en la industria de embalaje superior.Cuando se trata de mejorar la imagen ya sobresaliente de su empresa de embalaje nunca ha sido más fácil que a través del uso de equipos de estampación de papel HT1050T;

2Puede manejar el corte y estampado a presión de gran formato con sistemas longitudinales y transversales de tirón de láminas.Un banco de controles electrónicos hace que cada unidad sea más fácil de usar y ayuda a reducir la carga de trabajo del operador;

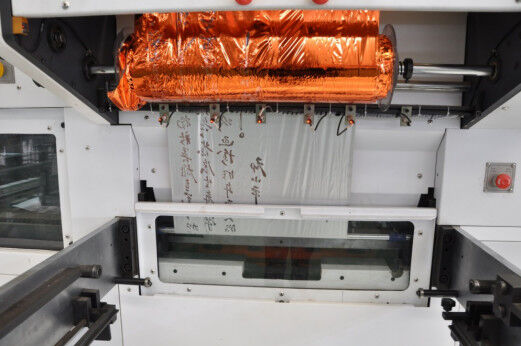

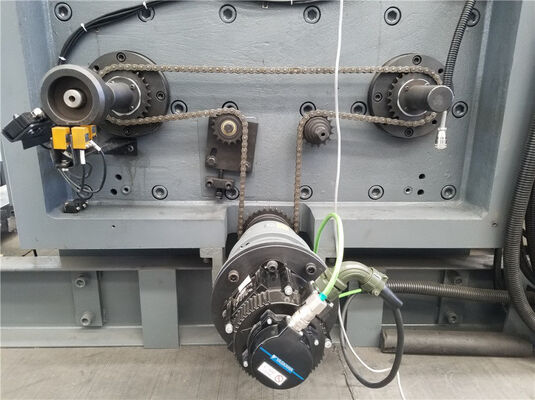

3El sistema de adelanto de la lámina, compuesto por 5 ejes adelantados, garantiza que la lámina se desenrolle con una tolerancia de error de 1 mm, lo que se traduce en un ahorro de lámina.La unidad de desenrollamiento de la lámina es capaz de mantener una tensión de la lámina estable a alta velocidad;

4. Programa de control de estampado computarizado que funciona en el sistema operativo Windows, fue desarrollado por Huatai Machinery.Todos los controles eléctricos están diseñados en el programa. El programa puede manejar cálculos anticipados de papel de aluminio complejos. Con el cálculo preciso, el programa mejora eficientemente el uso de papel de aluminio;

5Las 16 zonas de calefacción independientes están controladas por un sistema de calefacción inteligente y preciso desarrollado por Huatai Machinery.El sistema de control proporciona temperatura variable y uniforme a través de la placa de relieve;

6Las pinzas están hechas de una aleación especial de aluminio extra dura, con tratamiento de ánodo en la superficie, lo que garantiza un corte y relieve precisos, etc. a alta velocidad.garantiza un control muy precisoSe utiliza una cadena importada para la transmisión de la empuñadora principal, con una mayor resistencia, una mayor estabilidad precisa y una vida útil prolongada.

7El sistema de regulación de la presión es servo accionado, controla las situaciones de papel roto y estampado en caliente vacío operación anormal por control automático, evitar la rotura de la lámina, desperdicio de material.

La interfaz hombre-máquina de alta capacidad diseña una pantalla LCD que puede presentar todas las situaciones para la máquina y proporcionar la solución para el error.también el mantenimiento de rutina está presente en el mismo tiempo.

II, residuos de materiales.

El CNC grande garantiza la precisión de las piezas;

Parámetros de la máquina de corte por matrices y estampado de papel,corte automático por matrices con pliegues y estampado de papel HT1050T

Descripción del elemento principal:

Configuración y función estándar:

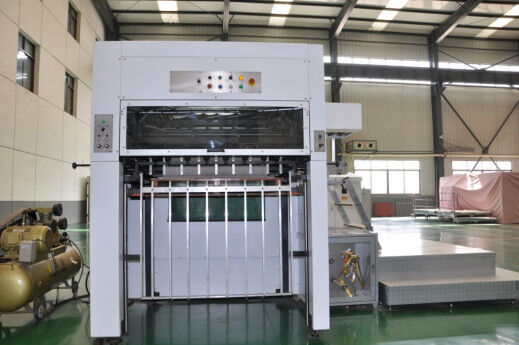

1Mecanismo de alimentación de papel superpesado

1.1 Mecanismo de alimentación de la válvula, velocidad máxima 10000s/h;

1.2 Unidad de precarga independiente, que mantenga la pila de trabajo libremente cuando se apile en el palet precargado;

1.3 Sopladores laterales ajustables;

1.4 Mecanismo de inspección electromecánico de doble hoja;

1.5 PLC y código electrónico para controlar el tiempo de toda la máquina;

1.6 Detección de la posición del papel en la capa lateral y en la capa frontal;

1.7 Programa de control de arranque de la bomba de aire, asegurando que cada papel llegue a las capas delanteras con precisión;

1.8 Cuando se arranque la máquina en cualquier momento, reduciendo en gran medida el tiempo de preparación;

1.9 Se producirá un mal funcionamiento de las hojas dobles, se detendrá con retraso de tiempo para garantizar la extracción del papel de la máquina de la unidad transportadora;

1.10 Guías laterales y guías frontales equipadas con sensores de detección;

1.11 Palés de alimentación principales y secundarios Cambiar automáticamente, realizando la alimentación sin parar;

1.12 Fuerte alimentador de succión de potencia, 4 aspiradores y 4 aspiradores de alimentación, el ángulo de los aspiradores puede ajustarse de acuerdo con la curva del papel;

2. Unidad de estampación y corte por estampación

2.1 Un potente ordenador de la industria de la energía controla 9 servomotores de marcas famosas que trabajan para el estampado y el corte de láminas;

2.2 El controlador automático Mitsubishi y el inversor Fuji de alto rendimiento garantizan un ajuste sin problemas de la velocidad del motor principal;

2.3 2 paneles de panal de abejas, uno para utilizar el otro con el otro colocado de nuevo;

2.4 la base de la máquina, las placas de la pared, las mesas superior e inferior estén hechas de resina QT60;

2.5 fundición técnica de hierro grafito nodular en arena;

2.6 posición del marco del sensor fotoeléctrico, mecanismo de bloqueo neumático;

2.7 Limitador de par importado, para proteger la máquina cuando esté sobrecargada;

2.8 barras de agarre de aleación de alumina de ánodo súper duras y estructuras de posicionamiento precisas;

2.9 Importar una cadena de barras de agarre de doble empuje de alta resistencia;

2.10 Guía de cadena de nylon de alta resistencia importada;

2.11 Cuadro ajustable

2.12 Sistema de circulación automático de refrigeración de la bomba para garantizar la lubricación del motor principal a alta velocidad durante mucho tiempo y garantizar la estabilidad de la presión de la plataforma de corte por matrices;

2.13 Alta especificación, acero tratado térmicamente Animación de gusano y bronce Animación principal de la rueda.

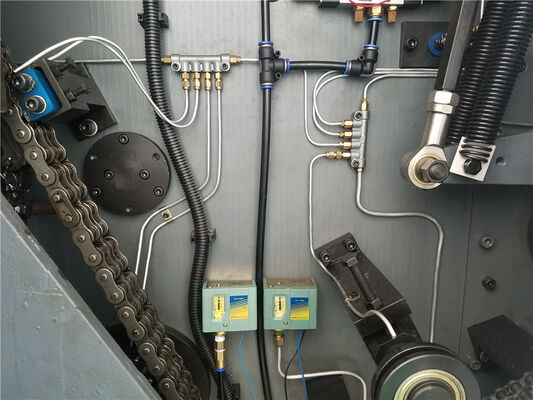

2.14 Puede establecer el tiempo y la cantidad de lubricación mediante el sistema de lubricación automática;

2.15 Equipado con manómetro de presión de aceite y de aire y toda la información de error que figura en la interfaz hombre-máquina.

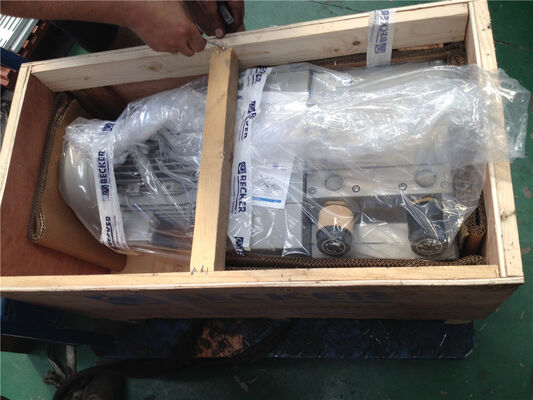

Becker bomba de presión de vacío y motor principal de Siemens;

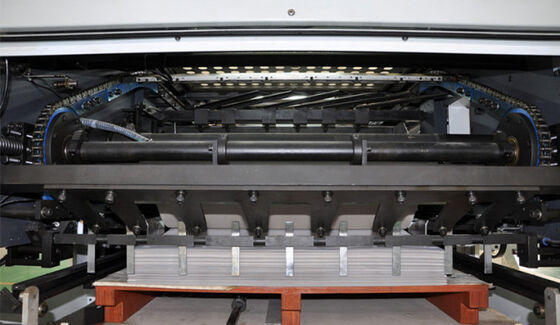

3Unidad de entrega.

3.1 Mecanismo de entrega automático de la vice realizan el cambio automático entre los palés de entrega principal y vice;

3.2 Cortador automático, ajustable a la presión del arbusto capilar;

3.3 Sensor fotoeléctrico de involución para evitar que el palet de entrega suba demasiado alto y que el papel se enrolle;

4.ESistema electrónico

4.1 Los aparatos de aire acondicionado mantienen el centro de control eléctrico a temperatura constante;

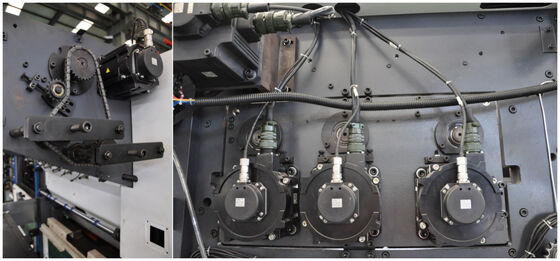

4.2 Todos los servomotores son importados de Mitsubishi;

el ordenador industrial garantiza el funcionamiento sin problemas y eficaz del sistema electrónico y del sistema mecánico;

5Muestras de estampado de lámina

6. CE aprobado por el Reino Unido
