Máquina de corte rotativa, Máquina de corte rotativa con servomotor DFJ-1700E
Introducción del equipo de Máquina de corte rotativa, Máquina de corte rotativa con servomotor DFJ-1700E
La máquina de corte de papel con cuchilla rotativa y servomotor de la serie DFJ-E se desarrolla e innova a partir de tecnología avanzada nacional y extranjera. El sistema de control informático de la máquina adopta servomotor e inversor; el sistema eléctrico adopta Schneider y OMRON; los rodamientos adoptan FAG alemán, y el cortador de acero de tungsteno importado de Alemania podría ser opcional: el cortador es más rápido, más estable y con mayor precisión; control de interfaz de computadora con pantalla táctil, fácil operación.
1, Dispositivo de regulación automática, asegura rapidez y suavidad al ajustar el papel anti-curvatura.
2, Los rodamientos adoptan FAG alemán
3, La parte inferior del brazo está rellena de cobre
4, Equipado con interfaz de operación de pantalla táctil tanto en chino como en inglés.
5, Unidad de corte (opcional)

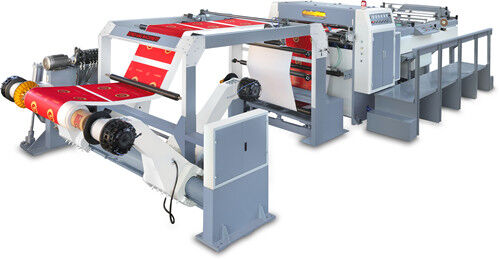

Esquema del equipo de Máquina de corte rotativa, Máquina de corte rotativa con servomotor DFJ-1700E
ESPECIFICACIÓN de Máquina de corte rotativa, Máquina de corte rotativa con servomotor DFJ-1700E
| Modelo |
DFJ-1700E |
| Velocidad máx. de corte |
300 cortes/min |
| Velocidad máx. de alimentación |
300 m/min |
| Precisión de corte |
La longitud de corte ≤1200mm:+/-0.3mm； La longitud de corte >1200mm:+/-0.1%； |
| Método de corte |
El cuchillo superior corta recíprocamente y el cuchillo inferior es fijo |
| Rango de longitud de corte |
450~1450mm |
| Rango de grosor |
50-550g |
| Altura máx. de apilamiento |
1300mm |
| Diámetro máx. de desenrollado |
1600mm(75”)Máx |
| Ancho máx. de corte |
450-1750mm |
| formato de corte |
1 hojas |
| La solicitud de fuente de aire |
0.8Mpa |
| Potencia total |
30KW |
| Voltaje |
AC380V×50HZ/60HZ |
| Peso bruto |
11,000kgs |
| Dimensión total (L×W×H) |
12000×4300×1900mm |
La producción real se basa en el material del papel, el gramaje del papel, la longitud de corte, el número de rollos de papel, la tecnología del operador y las condiciones de operación
Configuración mecánica de Máquina de corte rotativa, Máquina de corte rotativa con servomotor DFJ-1700E
| Configuración mecánica |
Observaciones |
| Piezas mecánicas de presión de aceite del soporte de papel |
2 juegos |
| Sistema de frenado automático |
1 juego |
|
Sistema de alineación angular automático
|
1 juego
Control de servomotor y controlador
|
| Regulador de volumen de aire |
1 juego |
| Cuchillo de corte |
55*12*1750 mm
(La máquina original un juego y un juego como repuestos)
|
|
(opcional)
Unidad de corte
|
3 piezas |
| Alimentación automática de papel |
1 juego |
| Parte de papel |
1 juego |
| Vibrador |
2 juegos |
| Dispositivo de regulación automática |
1 juego |
Aparatos eléctricos y otras configuraciones estándar de Máquina de corte rotativa, Máquina de corte rotativa con servomotor DFJ-1700E
| No. |
Artículos
|
MARCA
|
ORIGEN |
| 1 |
Servomotor |
Inovance |
Empresa conjunta chino-extranjera |
| 2 |
Servocontrolador |
Inovance |
Empresa conjunta chino-extranjera |
| 3 |
Motor de conversión de frecuencia de 1 |
FUKUTA |
Taiwán, China |
| 4 |
Motor de conversión de frecuencia de 2 |
XINLING |
ShangHai, China |
| 5 |
Vibrador de 1 |
XINLING |
ShangHai, China |
| 6 |
Vibrador de 2 |
HengYuan |
ShenZhen, China |
| 7 |
Convertidor de frecuencia |
Inovance |
Empresa conjunta chino-extranjera |
| 8 |
PLC |
Inovance |
Empresa conjunta chino-extranjera
|
| 9 |
Interfaz hombre-máquina |
KUNLUN TONG TAI |
Empresa conjunta chino-extranjera |
| 10 |
Relé |
SCHNEIDER |
FRANCIA |
| 11 |
Disyuntor |
SCHNEIDER |
FRANCIA |
| 12 |
Contactor de CA |
SCHNEIDER |
FRANCIA |
| 13 |
Interruptor fotoeléctrico |
OMRON |
JAPÓN |
| 14 |
Botón |
OMRON |
JAPÓN |
| 15 |
VY ITV |
SMC |
JAPÓN |
| 16 |
Rodamiento de llave |
FAG |
Alemania |
| 17 |
Rodamiento |
HRB |
HaReBin, China |
| 18 |
Freno de aire |
YiSD |
ShangHai, China |
| 19 |
Equipo hidráulico |
YiSD |
ShangHai, China |
| 20 |
Cinta transportadora |
NITTA |
JAPÓN |
| 21 |
(opcional)
Equipo de eliminación de estática
Y eliminación de polvo
|
SM |
HongGong, China |
| 22 |
Válvula solenoide |
AIRTAC |
Taiwán, China |
| 23 |
(opcional)
Corrección de bordes
|
ERS |
ChongQing, China |
Otros
| GARANTÍA |
Un año de garantía después de que el comprador reciba la máquina. El fabricante proporciona los repuestos gratuitos durante el año de garantía. Pero el comprador debe pagar la tarifa de entrega de los repuestos. |
| TIEMPO DE ENTREGA |
Dentro de unos 45 días después de recibir el anticipo |
| TRANSPORTE |
Exwork |
| PRECIO |
|
| CONDICIONES DE PAGO |
30% para confirmar el pedido y 70% a pagar 7 días antes de la entrega |
| EMBALAJE |
Embalaje de película plástica |
| INSTALACIÓN |
Si el comprador necesita que nuestra fábrica envíe un ingeniero para instalar, el comprador cubrirá todos los gastos de visita de los ingenieros, incluida la solicitud de visa, los billetes de ida y vuelta, el transporte local, las comidas y los gastos de carga. La instalación y capacitación gratuitas duran 5 días. El costo adicional de instalación y capacitación será de US$100 por día por persona. |
Todos los precios y condiciones anteriores están sujetos a nuestra confirmación final
Esta cotización es válida solo por 30 días
Nota:
La empresa se reserva el derecho de realizar cambios anticipados en parte del equipo sin previo aviso.
|
Soporte de bobina, Alimentación de papel
*Diámetro máx. del rollo de papel: 1600 mm
*Ancho máx. de corte de papel: 1700 mm
*Ancho mín. de corte de papel: 450 mm
*Diámetro del cilindro de papel: 3″, 6″ o 12″
*Accionamiento hidráulico:
1. El movimiento de apertura/cierre y avance/retroceso de los brazos de sujeción del rollo de papel es accionado por un cilindro hidráulico de aceite
2. El levantamiento de los brazos de sujeción del rollo de papel es accionado por un cilindro hidráulico de aceite
*Frenos neumáticos, frenos automáticos
*Rodillo guía de papel y soportes relevantes
*Sistema de control de tensión: control de tensión neumático y oscilación
el rollo para ajustar la subida o bajada del brazo de presión, para controlar la fuerza del freno
|
|
Panel de pared del mainframe
*Grosor de la placa de acero 48 mm
*Placa de acero integral de corte por láser
*Velocidad a 400 cortes/min estabilización del bastidor
|
|
Corrección de bordes (opcional)
*Tipo hidráulico, adopta una válvula de detección precisa para el control, es accionado por un cilindro hidráulico de aceite
|
|
Dispositivo anti-curvatura
* Tipo: Adopta accionamiento por motor y ajuste de alta velocidad
* Dispositivo anti-curvatura: El rodillo guía anti-curvatura adopta
diseño patentado y tratamiento anti-curvatura eficiente
|
|
Parte de preprensado de papel
* Adopta el control eléctrico y el modo de avance lento, para hacer
el rodillo de prensado se mueve verticalmente, asegura la correcta
posicionamiento de la alimentación de papel y reduce el
fenómeno de arrugas en el papel
|
|
Sistema de seguimiento fotoeléctrico (opcional)
* Borde delantero automático: Borde delantero hidráulico, borde de papel, seguimiento de ojo eléctrico, control y
ajuste de papel, y el sistema de corrección de bordes, todos deben estar equipados con seguimiento de línea y borde
* Corte de seguimiento automático del cursor: Localice con precisión el sistema de doble servomotor, para realizar la sincronización y el ajuste del doble servomotor.
* Dispositivo de ojo eléctrico de cursor automático: Ojo eléctrico de alta precisión en decibelios, para ubicar con precisión el código de color del papel y retroalimentarlo al sistema de seguimiento.
|
|
Parte de corte (opcional)
* Tipo: Cuchillo de corte recortado ajustable y ventilador de conducto de succión y manguera de aire en ambos lados del borde de papel de desecho.
* Cuchillo superior: Ajustable subiendo y bajando, cuchillo de corte tipo interruptor, y el espacio de corte de papel se puede ajustar manualmente.
* Cuchillo inferior: Eje del cuchillo fijo la posición superior e inferior, y el espacio de corte de papel se puede ajustar manualmente.
* Ventilador: Accionamiento por motor de 1,5 KW.
* Tubería de recogida de bordes de papel de desecho tipo Y y marco fijo.
|
|
Parte de corte
* Rodillo cortador superior: Adopta el método del cortador de Alemania para reducir eficazmente la carga y el ruido del corte de papel, así como para prolongar la vida útil del cortador. La parte del rodillo cortador superior adopta soldadura de acero inoxidable, acabado de precisión y ajuste de equilibrio, para reducir eficazmente la vibración y el ruido del funcionamiento a alta velocidad.
* Soporte del cortador inferior: Adopta fundición de hierro fundido de formación integral y se combina con un acabado de precisión, para tener una mejor estabilidad.
* Rodillo de accionamiento: La superficie del rodillo adopta el diseño de textura de expansión y controla el papel de sujeción presurizado del rodillo a través del cilindro.
* Cuchillo de corte trasero: Fabricado con acero de aleación especial a través de un acabado de precisión, por lo que tiene una larga vida útil; la cuchilla es fácil de ajustar y calibrar.
* Cubierta de seguridad: La máquina se detiene automáticamente cuando la cubierta de seguridad está abierta, para garantizar la seguridad.
|
|
Sistema de ajuste automático de bordes y esquinas de papel
* Interfaz hombre-máquina, fácil de operar
* Tipo: Adopta el método de fijación del soporte de Alemania para fijar, para ahorrar tiempo y mano de obra y mejorar la eficiencia
* Control de servomotor y controlador
|
|
Interfaz hombre-máquina
* El sistema de control eléctrico es fácil de operar
* La longitud de corte, la cantidad y el número de productos terminados se pueden ingresar directamente
* La longitud de corte real y la cantidad de corte se pueden mostrar en tiempo real
|
|
Equipo de eliminación de estática (opcional)
* Tipo: Tipo de varilla de plasma, para eliminar la electricidad estática en el papel.
* Máquina principal: Electricidad estática eficiente.
* Varilla de eliminación de estática: El rango de descarga efectivo es de 1450 mm.
|
|
Equipo de transporte de papel
* Tipo: Alimentación diferencial horizontal de varias etapas, para producir separación, conteo y efecto de apilamiento de papel. (Cinta transportadora: Marca Nita, importada de Japón).
* Primera sección del transportador: Separe y corte el papel rápidamente.
* Segunda sección del transportador: Se puede controlar de forma independiente o conjunta, y ajustar el papel para que se alimente en tipo imbricado.
* Sección del transportador de salida de papel: Separador de papel refinado, se puede ajustar por el ancho de papel correspondiente. rueda de alimentación presurizada para aumentar la estabilidad del papel y evitar la inclinación del papel.
|
|
Equipo automático de alineación y recogida de papel
* Tipo: La mesa de recogida de apilamiento y elevación del motor, desciende automáticamente cuando el papel se apila a una cierta altura.
* Altura máx. de apilamiento de papel efectiva: 1300 mm
* Tamaño de recogida de papel: Ancho = 1700 mm, largo = 1450 mm.
*Equipo de alineación de papel: Mecanismo de alineación de papel positivo de tipo eléctrico; Mecanismo de alineación de papel de tipo eléctrico en ambos lados; Mecanismo de tablero de retención trasero de tipo giratorio; Mecanismo de alineación de papel manual y móvil en ambos lados.
|
|
Equipo automático de inserción de etiquetas de conteo
* Tipo: Inserción transversal de conteo preciso.
* Función:
1. Establezca el número de etiquetas de entrada en la interfaz de la computadora de tipo táctil suave, para insertar la etiqueta de acuerdo con el valor establecido.
2. Función de reposición de hojas de productos no conformes.
|
