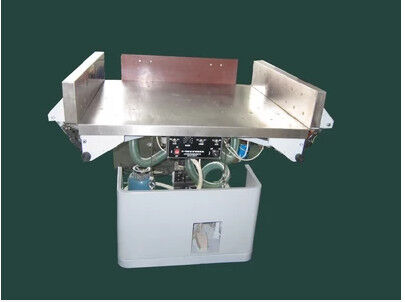

Alineador de papel completamente automático HY900



I. Notas de uso

1. El marco principal adopta una fuente de alimentación de CA trifásica de 380 voltios con un voltaje de entrada del circuito de control de ~ 220 V. Se debe prestar atención al uso seguro de la electricidad y la operación y el mantenimiento de la máquina no deben ser realizados por no profesionales. La anti-fase de la fuente de alimentación no debe ocurrir en el cableado. De lo contrario, la máquina no puede funcionar normalmente.

2. Durante el arranque y la parada de la máquina, la mesa de trabajo puede moverse hacia arriba y hacia abajo, hacia adelante y hacia atrás y hacia la izquierda y hacia la derecha o por deflexión. Para garantizar la seguridad del personal y el equipo, la máquina debe estar a más de 30 cm de otros objetos o de la pared en la instalación. La cabeza no debe extenderse por debajo de la mesa de trabajo cuando la máquina funciona.

3. Cuando la máquina está instalada, se debe quitar la tabla de embalaje-transporte en la parte inferior y la base debe estar nivelada. Para facilitar el movimiento, la máquina está equipada con cuatro ruedas en la placa base. En el uso normal de la máquina, las vibraciones pueden ser grandes si solo cuatro ruedas tocan el suelo. Por lo tanto, los cuatro pernos de anclaje en la placa base se pueden atornillar y llegar a la placa de hierro duro; o toda la base se coloca en la madera de barra cuadrada. En resumen, no importa el método utilizado, es adecuado siempre que el chasis de la máquina se coloque de forma estable.

4. La mesa de trabajo debe mantenerse limpia y ordenada, y no se deben apilar objetos duros o escombros en la mesa de trabajo para evitar golpes en la mesa de trabajo.

5. El venturi debe apretarse para la tubería de aire de plástico para evitar que la tubería se salga.


II. Parámetros

Parámetros principales de la máquina recortadora de papel completamente automática HY900 Huayi:

Longitud máxima del alineador de papel: 1.150 mm

Ancho máximo del alineador de papel: 900 mm

Altura máxima del alineador de papel: 160 mm

Altura de la mesa de trabajo: 800 ~ 900 mm (ajustable)

Dimensiones generales: 1.200 × 1.100 × 1.000 mm

Fuente de alimentación: máquina completa ~ 380 V. Potencia de entrada del sistema de control: ~ 220 V. Potencia: 2KW

Frecuencia de vibración: 50 Hz

Ángulo de inclinación: 0 ~ 20° (ajustable)

Peso: 340 kg

III. Procedimiento de operación

1. Requisitos de instalación: retire las tablas de madera de la caja de embalaje-transporte, atornille cuatro pernos de anclaje en los orificios de los tornillos de la base de la máquina de arriba a abajo, ajuste la altura de la placa base y nivele.

2. Preparación para el arranque: Enchufe correctamente en la toma de corriente, cierre el interruptor de cuchilla trifásico en la caja de control en la base y luego gire el interruptor “Encendido” en el control a “ON” para que la máquina y el sistema de control estén en espera.

3. Selección de la dirección de inclinación de la mesa de trabajo: Si se selecciona la inclinación a la izquierda, primero gire el interruptor “Inclinación de la mesa” a “Inferior izquierda” y el primer panel en el interruptor “mesa inclinada” en el panel de operación a la posición “izquierda”, y mueva el cono debajo de la plataforma hacia la derecha. Si se selecciona la inclinación a la derecha, primero gire el interruptor “Inclinación de la mesa” en el panel de operación a “Inferior derecha” y mueva el cono debajo de la plataforma hacia la izquierda.

4. Despliegue y montaje de la bisagra: el lado izquierdo y derecho del panel de operación están equipados respectivamente con un interruptor de bisagra. Cuando la mesa se inclina hacia la izquierda, la “Bisagra izquierda” operativa no se puede desplegar para evitar que el papel se caiga, pero la “Bisagra derecha” se puede desplegar para facilitar el recorte de papel grande. Cuando la mesa se inclina hacia la derecha, la “Bisagra derecha” operativa no se puede desplegar para evitar que el papel se caiga, pero la “Bisagra izquierda” se puede desplegar para facilitar el recorte de papel grande. Cuando el papel es más largo de 905 mm, la tabla lateral siempre debe estar abierta.

5. Apilamiento de papel: Para mejorar la velocidad de recorte del papel, los papeles a recortar deben apilarse ordenadamente. En caso de adhesión de papel, se debe dar la intervención y el tratamiento manual. Si la pila de papel no se puede recortar ordenadamente durante mucho tiempo, se pueden extraer papeles locales para apilarlos en la parte superior.

6. Ajuste de altura e inclinación de la mesa de trabajo: la altura de la mesa se puede ajustar a través del ajuste en cuatro pernos debajo de la mesa de trabajo y la tuerca moleteada debajo del cable de acero izquierdo y derecho, y la inclinación de la mesa se puede ajustar a través del ajuste en la altura de la tuerca debajo del cono.

7. Recorte de papel: abra el interruptor “Bomba de aire” y presione el interruptor de pie para que la mesa baje y el motor de vibración comience a funcionar. La fuerza de vibración se puede ajustar mediante la perilla “Frecuencia de vibración”. Cuando el recorte esté completo, presione nuevamente el interruptor de pie para hacer que la mesa suba para que el cojín de aire facilite el movimiento del papel.

8. Recogida de papel: cuando la bomba de aire está en funcionamiento, el movimiento del papel es fácil.

9. Apague el interruptor de encendido: después del final del recorte de papel, cierre el interruptor de la bomba de aire y el interruptor de encendido en el panel y erija la bisagra, apague el interruptor de encendido principal en la caja de control y retire la toma de corriente.


IV. Características:

La máquina adopta el sistema de control por microordenador con una fuerte capacidad antiinterferencias, y también está equipada con un sistema de conversión de frecuencia del motor vibratorio.

Para facilitar el mantenimiento profesional del cliente, se proporciona el diagrama de cableado para esta máquina.


V. Mantenimiento de rutina

El husillo de elevación debe lubricarse regularmente con grasa, con un orificio de grasa en la carcasa del husillo. A través del orificio de grasa, se puede realizar el engrase manual y la inyección de aceite con una pistola de engrase. El sistema de circuito de gas en la parte inferior del panel de la máquina debe revisarse regularmente para observar si hay caídas y aflojamientos en la interfaz del tubo de aire.

Para las bisagras de ambos lados, se debe verificar regularmente la fijación de dos pequeños motores de bisagra y los interruptores de límite correspondientes. En caso de desplazamiento, se debe realizar el ajuste a tiempo. De lo contrario, los pequeños motores se quemarán. Método de verificación: cuando la bisagra está nivelada, el interruptor de límite debe llegar a la leva circular. Si no llega, el pequeño motor continúa funcionando, lo que se quemará en caso de mucho tiempo. Por el contrario, si la bisagra forma un ángulo de 90 grados y la biela de la bisagra también está apretada sin que el interruptor de límite llegue a la leva circular correspondiente, el motor se quemará en caso de ralentí durante mucho tiempo.

También se debe dar mantenimiento de rutina a la rotación hacia arriba y hacia abajo del husillo. Se vuelve a enfatizar que no debe haber nada debajo en el lado de la inclinación. Algunos clientes colocan al azar el gabinete de distribución debajo, de modo que la mesa de trabajo tocará el gabinete de distribución una vez que funcione, lo cual es muy inapropiado.

El interruptor de límite del husillo de elevación también debe revisarse regularmente. Hay cuatro interruptores en el husillo de elevación, en el que el superior es el interruptor de límite de descenso. El inferior es el interruptor de límite de subida, el segundo más alto es el interruptor de seguridad de descenso que puede desempeñar el papel de límite de descenso cuando el interruptor de límite de descenso falla. De manera similar, el segundo más bajo es el interruptor de seguridad de subida que puede desempeñar el papel de limitación en caso de que el interruptor de límite de subida falle.
