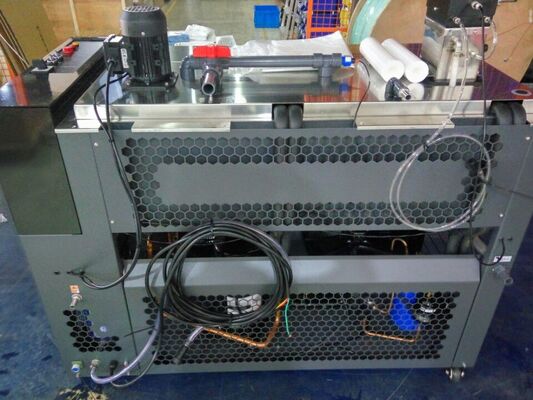

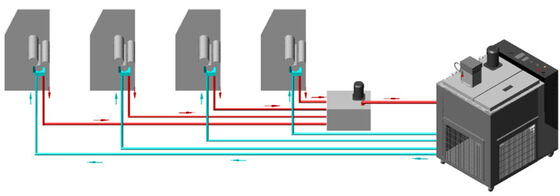

Sistema de enfriamiento de humectación para Solna Roland KBA Komori Mitsubishi Akiyama Ryobi Sakurai Nebiolo, Castagnoli VS650, Didde VIP, GOSS, prensa offset de hojas, máquina offset rotativa o máquina de impresión de etiquetas y puede reemplazar a TECHNOTRANS, BALDWIN, ROYCE, KOMPAC, etc. Sistema de enfriamiento de humectación.
Se puede utilizar para el siguiente suministro de energía:
1. 380V 50/60 Hz 3ph
2. 400V o 415V 50/60 Hz 3ph
Si es otro suministro de energía, se necesita un transformador.

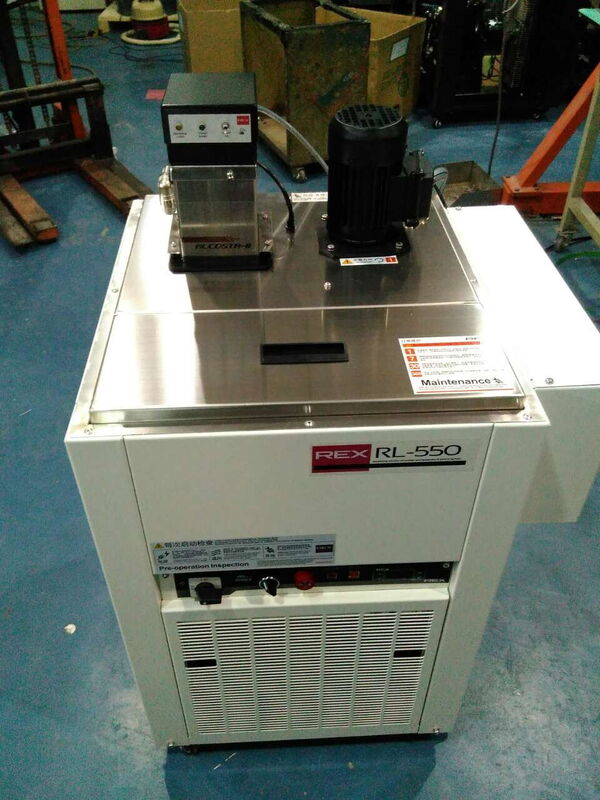

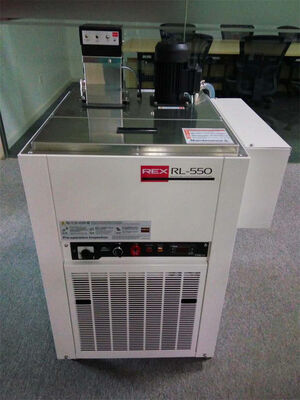

1. Modelo:RL-550-AZ/AZP/BSistema de enfriamiento de humectación
El sistema de enfriamiento de humectación RL-550 se utiliza para la siguiente prensa offset de hojas:
52cm*5 colores
65cm*2 colores
Está diseñado para máquinas de impresión de 520 mm, menos de 6 colores
Especificación:
Capacidad del tanque: 55L
Dimensión: 560 x 630 x 1050 mm
Peso: 103 kg
Potencia de la unidad: 3/PE CA 380V 50Hz 5.0A
Potencia de la bomba: 380V 50Hz 0.52A
Capacidad de la bomba: 180W 46L/Min
Potencia del refrigerador: 380V 50 Hz 4.3A
Capacidad de enfriamiento: 2400W
Refrigerante: R22 o R134A
Rango de ajuste de temperatura: +7°C～+50°C
Temperatura de funcionamiento: +5°C～+36°C
Rango de control de aditivo de solución de humectación: 1%~5%
|
Modelo del producto
|
RL-550AZ
|
RL-550AZP
|
RL-550B
|
|
Control automático de temperatura
|
Sí
|
Sí
|
Sí
|
|
Distribución automática de alcohol
|
Sí
|
Sí
|
No
|
|
Control de aditivo de porcentaje de solución de fuente
|
No
|
Sí
|
No
|
|
Tanque de agua intermedio (deducción de burbujas)
|
Sí
|
Sí
|
Sí
|
2. Modelo:RL-750-AZ/AZP/BSistema de enfriamiento de humectación
El sistema de enfriamiento de humectación RL-750 se utiliza para la siguiente prensa offset de hojas:
65cm*4 colores
102cm*2 colores
Está diseñado para máquinas de impresión de 740 mm, menos de 4 colores
Especificación:
Capacidad del tanque: 75L
Dimensión: 650 x 680 x 1250
Peso: 143 kg
Potencia de la unidad: 3/PE CA 380V 50Hz 5.0A
Potencia de la bomba: 380V 50Hz 0.68A
Capacidad de la bomba: 250W 46L/Min
Potencia del refrigerador: 380V 50 Hz 4.3A
Capacidad de enfriamiento: 4000W
Refrigerante: R22 o R134A
Rango de ajuste de temperatura: +7°C～+50°C
Temperatura de funcionamiento requerida: +5°C～+36°C
Rango de control de aditivo de solución de humectación: 1%~5%
|
Modelo del producto
|
RL-750AZ
|
RL-750AZP
|
RL-750B
|
|
Control automático de temperatura
|
Sí
|
Sí
|
Sí
|
|
Distribución automática de alcohol
|
Sí
|
Sí
|
No
|
|
Control de aditivo de porcentaje de solución de fuente
|
No
|
Sí
|
No
|
|
Tanque de agua intermedio (deducción de burbujas)
|
Sí
|
Sí
|
Sí
|
3. Modelo:RL-1100-AZ/AZP/B/PB/PB2Sistema de enfriamiento de humectación
El sistema de enfriamiento de humectación RL-1100 se utiliza para la siguiente prensa offset de hojas:
74cm*5 colores
Está diseñado para máquinas de impresión de 740 mm, menos de 5 colores
Especificación:
Capacidad del tanque: 110L
Dimensión: 850 x 680 x 1250 mm
Peso: 160 kg
Potencia de la unidad: 3/PE CA 380V 50Hz 5.5A
Potencia de la bomba: 380V 50Hz 0.68A
Capacidad de la bomba: 250W 46L/Min
Potencia del refrigerador: 380V 50 Hz 4.8A
Capacidad de enfriamiento: 5000W
Refrigerante: R22 o R134A
Rango de ajuste de temperatura: +7°C～+50°C
Temperatura de funcionamiento requerida: +5°C～+36°C
Rango de control de aditivo de solución de humectación: 1%~5%
|
Modelo del producto
|
RL-1100AZ
|
RL-1100AZP
|
RL-1100B
|
RL-1100PB
|
|
Temperatura automática
Control
|
Sí
|
Sí
|
Sí
|
Sí
|
|
Distribución automática de alcohol
Control
|
Sí
|
Sí
|
No
|
No
|
|
Solución de fuente
porcentaje de aditivo
Control
|
No
|
Sí
|
No
|
Sí
|
|
Sistema de doble bomba
|
No
|
No
|
No
|
No
|
|
Deducción de burbujas
Tanque intermedio
|
Sí
|
Sí
|
Sí
|
Sí
|
4. Modelo:RL-1500-AZ/AZP/PB/PB2Sistema de enfriamiento de humectación
El sistema de enfriamiento de humectación RL-1500 se utiliza para la siguiente prensa offset de hojas:
102cm*4 colores
Está diseñado para máquinas de impresión de 1020 mm, menos de 5 colores, máquinas rotativas comerciales o máquinas de impresión de periódicos de una sola torre
Especificación:
Capacidad del tanque: 140L
Dimensión: 1150 x 750 x 1250 mm
Peso: 180 kg
Potencia de la unidad: 3/PE CA 380V 50Hz 6.3A
Potencia de la bomba: 380V 50Hz 0.68A
Capacidad de la bomba: 250W 46L/Min
Potencia del refrigerador: 380V 50 Hz 5.6A
Capacidad de enfriamiento: 7000W
Refrigerante: R22 o R134A
Rango de ajuste de temperatura: +7°C～+50°C
Temperatura de funcionamiento requerida: +5°C～+36°C
Rango de control de aditivo de solución de humectación: 1%~5%
|
Modelo del producto
|
RL-1500AZ
|
RL-1500AZP
|
RL-1500B para máquinas rotativas comerciales o máquinas de impresión de periódicos de una sola torre
|
RL-1500PB2 para máquinas rotativas comerciales o máquinas de impresión de periódicos de una sola torre
|
|
Temperatura automática
Control
|
Sí
|
Sí
|
Sí
|
Sí
|
|
Distribución automática de alcohol
Control
|
Sí
|
Sí
|
No
|
No
|
|
Solución de fuente
porcentaje de aditivo
Control
|
No
|
Sí
|
Sí
|
Sí
|
|
Sistema de doble bomba
|
No
|
No
|
No
|
Sí
|
|
Deducción de burbujas
Tanque intermedio
|
Sí
|
Sí
|
Sí
|
Sí
|
5. Modelo: DECO 15 (ORIGINALRL-1800-AZ/AZP/PB2)Sistema de enfriamiento de humectación
El sistema de enfriamiento de humectación RL-1800 se utiliza para la siguiente prensa offset de hojas:
130cm*4-6 colores
Está diseñado para prensas offset de hojas grandes, máquinas rotativas comerciales o máquinas de impresión de periódicos de doble torre
Especificación:
Capacidad del tanque: 180L
Dimensión: 1250 x 750 x 1300 mmD
Peso: 275 kg
Potencia de la unidad: 3/PE CA 380V 50Hz 14.4A
Potencia de la bomba: 380V 50Hz 0.68A
Capacidad de la bomba: 250W 46L/Min
Potencia del refrigerador: 380V 50 Hz 13A
Capacidad de enfriamiento: 12000W
Refrigerante: R22 o R134A
Rango de ajuste de temperatura: +7°C～+50°C
Temperatura de funcionamiento requerida: +5°C～+36°C
Rango de control de aditivo de solución de humectación: 1%~5%
|
Modelo del producto
|
RL-1800AZ
|
RL-1800AZP
|
RL-1800PB2 para máquinas rotativas comerciales o máquinas de impresión de periódicos de doble torre
|
|
Temperatura automática
Control
|
Sí
|
Sí
|
Sí
|
|
Distribución automática de alcohol
Control
|
Sí
|
Sí
|
No
|
|
Solución de fuente
porcentaje de aditivo
Control
|
No
|
Sí
|
Sí
|
|
Sistema de doble bomba
|
No
|
No
|
Sí
|
|
Deducción de burbujas
Tanque intermedio
|
Sí
|
Sí
|
opcional
|
6. Dispositivo de circulación de enfriamiento de solución de humectaciónDeco20 para Man Roland M300 (CORTE: 546 mm, Ancho: 880 mm, 5 COLORES, Velocidad: 40000 IPH)
Especificación del sistema:
- Rango de temperatura de la solución de humectación: 8-14 °C
- Tanque de solución de humectación integrado: 200L
- Control automático de temperatura con capacidad de enfriamiento de 15,5 Kw;
- Interfaces mecánicas, eléctricas y de fluidos definidas: 380V 3 fases 50HZ
- Control automático de aditivo de solución de humectación;
- Medición de conductividad (0~2000us);
- Medición de PH;
- Bolsa de filtración de solución de humectación básica;
- Tanque intermedio con unidad de bomba;
- Rango de ajuste de temperatura: +7°C～+50°C
- Temperatura de funcionamiento requerida: +5°C～+36°C
- Rango de control de aditivo de solución de humectación: 1%~5%
- Refrigerante: R134a
- Capacidad de la bomba: 1,1 KW
- Calidad del agua agua dulce: 8-14°Dh
- Temperatura del agua agua dulce: Máx. 25°C
- Estándar industrial requerido: JB/T 11123-2010
- Sistema de calidad calificado: ISO9001:2008 GB/T 19001-2008
- Color de la unidad: Gris estándar
- Documentos: Inglés
Entorno
Temperatura de funcionamiento: +10~40℃
Temperatura para el transporte: Hasta 65 °C
Humedad relativa de funcionamiento (sin condensación): 30 – 95%
Altitud geográfica con unidad de refrigeración refrigerada por aire: menos de 3000 m de altitud
- Dimensión: 2200 mmX1350 mmX1535 mm
- Peso neto: 850 kg
- Peso bruto: 900 kg
- Un transformador: 220V, 3 fases, 50/60HZ o 110V 3 fases 50/60HZ a 380V, 3 fases, 50HZ
