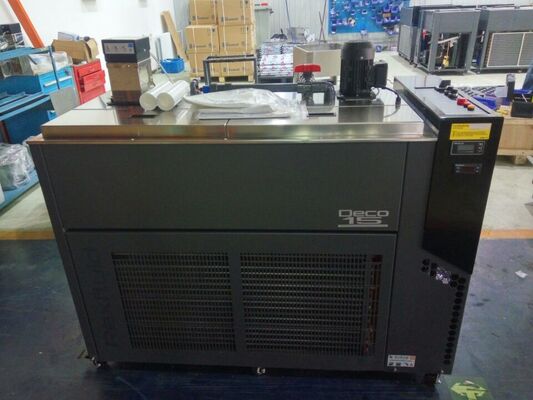

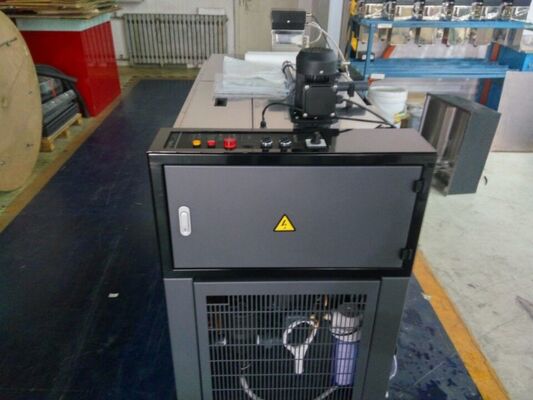

Circulador de agua de refrigeración para Solna Roland KBA Komori Mitsubishi Akiyama Ryobi Sakurai Nebiolo, Castagnoli VS650, Didde VIP, GOSS, prensa offset de hojas, máquina offset rotativa o máquina de impresión de etiquetas y puede reemplazar a TECHNOTRANS, BALDWIN, ROYSE, etc., sistema de refrigeración de humectación con alcohol.
Se puede utilizar para el siguiente suministro de energía:
1. 380V 50/60 Hz 3ph
2. 400V 50/60 Hz 3ph
3. 415V 50/60 Hz 3ph
Si es otro suministro de energía, se necesita un transformador.

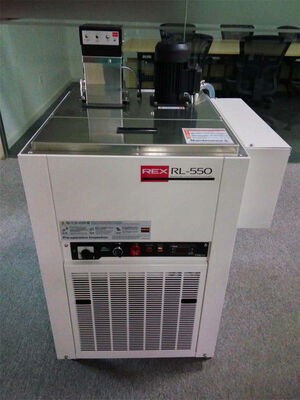

1. Modelo:RL-550-AZ/AZP/BCirculador de agua de refrigeración
El circulador de agua de refrigeración RL-550 se utiliza para las siguientes prensas offset de hojas:
52cm*5 colores
65cm*2 colores
Está diseñado para máquinas de impresión de 520 mm, menos de 6 colores
Dimensión: 1250 x 750 x 1300 mmD
Capacidad del tanque: 55L
Dimensión: 560 x 630 x 1050 mm
Peso: 103 kg
Potencia de la unidad: 3/PE CA 380V 50Hz 5.0A
Potencia de la bomba: 380V 50Hz 0.52A
Capacidad de la bomba: 180W 46L/Min
Potencia del refrigerador: 380V 50 Hz 4.3A
Capacidad de refrigeración: 2400W
Temperatura de funcionamiento requerida: +5°C～+36°C
Rango de control de aditivos de la solución de humectación: 1%~5%
Temperatura de funcionamiento: +5°C～+36°C
RL-1800AZ
|
RL-1800AZP
|
RL-550AZ
|
RL-550AZP
|
RL-550B
|
|
Control automático de temperatura
|
Deco20 para Man Roland M300 (CORTE: 546 mm, Ancho: 880 mm, 5 COLORES, Velocidad: 40000 IPH)
|
Deco20 para Man Roland M300 (CORTE: 546 mm, Ancho: 880 mm, 5 COLORES, Velocidad: 40000 IPH)
|
Deco20 para Man Roland M300 (CORTE: 546 mm, Ancho: 880 mm, 5 COLORES, Velocidad: 40000 IPH)
|
|
Distribución automática de alcohol
|
Deco20 para Man Roland M300 (CORTE: 546 mm, Ancho: 880 mm, 5 COLORES, Velocidad: 40000 IPH)
|
Deco20 para Man Roland M300 (CORTE: 546 mm, Ancho: 880 mm, 5 COLORES, Velocidad: 40000 IPH)
|
Tanque intermedio
|
|
Control de aditivos de porcentaje de solución de fuente
|
Tanque intermedio
|
Deco20 para Man Roland M300 (CORTE: 546 mm, Ancho: 880 mm, 5 COLORES, Velocidad: 40000 IPH)
|
Tanque intermedio
|
|
Tanque de agua intermedio (deducción de burbujas)
|
Deco20 para Man Roland M300 (CORTE: 546 mm, Ancho: 880 mm, 5 COLORES, Velocidad: 40000 IPH)
|
Deco20 para Man Roland M300 (CORTE: 546 mm, Ancho: 880 mm, 5 COLORES, Velocidad: 40000 IPH)
|
Deco20 para Man Roland M300 (CORTE: 546 mm, Ancho: 880 mm, 5 COLORES, Velocidad: 40000 IPH)
|
2. Modelo:RL-750-AZ/AZP/BCirculador de agua de refrigeración
El circulador de agua de refrigeración RL-750 se utiliza para las siguientes prensas offset de hojas:
65cm*4 colores
102cm*2 colores
Está diseñado para máquinas de impresión de 740 mm, menos de 4 colores
Dimensión: 1250 x 750 x 1300 mmD
Capacidad del tanque: 75L
Dimensión: 650 x 680 x 1250
Peso: 143 kg
Potencia de la unidad: 3/PE CA 380V 50Hz 5.0A
Potencia del refrigerador: 380V 50 Hz 13A
Capacidad de refrigeración: 12000W
Potencia del refrigerador: 380V 50 Hz 4.3A
Capacidad de refrigeración: 4000W
Temperatura de funcionamiento requerida: +5°C～+36°C
Rango de control de aditivos de la solución de humectación: 1%~5%
Modelo del producto
RL-1800AZ
|
RL-1800AZP
|
RL-750AZ
|
RL-750AZP
|
RL-750B
|
|
Control automático de temperatura
|
Deco20 para Man Roland M300 (CORTE: 546 mm, Ancho: 880 mm, 5 COLORES, Velocidad: 40000 IPH)
|
Deco20 para Man Roland M300 (CORTE: 546 mm, Ancho: 880 mm, 5 COLORES, Velocidad: 40000 IPH)
|
Deco20 para Man Roland M300 (CORTE: 546 mm, Ancho: 880 mm, 5 COLORES, Velocidad: 40000 IPH)
|
|
Distribución automática de alcohol
|
Deco20 para Man Roland M300 (CORTE: 546 mm, Ancho: 880 mm, 5 COLORES, Velocidad: 40000 IPH)
|
Deco20 para Man Roland M300 (CORTE: 546 mm, Ancho: 880 mm, 5 COLORES, Velocidad: 40000 IPH)
|
Tanque intermedio
|
|
Control de aditivos de porcentaje de solución de fuente
|
Tanque intermedio
|
Deco20 para Man Roland M300 (CORTE: 546 mm, Ancho: 880 mm, 5 COLORES, Velocidad: 40000 IPH)
|
Tanque intermedio
|
|
Tanque de agua intermedio (deducción de burbujas)
|
Deco20 para Man Roland M300 (CORTE: 546 mm, Ancho: 880 mm, 5 COLORES, Velocidad: 40000 IPH)
|
Deco20 para Man Roland M300 (CORTE: 546 mm, Ancho: 880 mm, 5 COLORES, Velocidad: 40000 IPH)
|
Deco20 para Man Roland M300 (CORTE: 546 mm, Ancho: 880 mm, 5 COLORES, Velocidad: 40000 IPH)
|
3. Modelo:RL-1100-AZ/AZP/B/PB/PB2Circulador de agua de refrigeración
El circulador de agua de refrigeración RL-1100 se utiliza para las siguientes prensas offset de hojas:
74cm*5 colores
Está diseñado para máquinas de impresión de 740 mm, menos de 5 colores
Dimensión: 1250 x 750 x 1300 mmD
Capacidad del tanque: 110L
Dimensión: 850 x 680 x 1250 mm
Peso: 160 kg
Potencia de la unidad: 3/PE CA 380V 50Hz 5.5A
Potencia del refrigerador: 380V 50 Hz 13A
Capacidad de refrigeración: 12000W
Potencia del refrigerador: 380V 50 Hz 4.8A
Capacidad de refrigeración: 5000W
Temperatura de funcionamiento requerida: +5°C～+36°C
Rango de control de aditivos de la solución de humectación: 1%~5%
Modelo del producto
RL-1800AZ
|
RL-1800AZP
|
RL-1100AZ
|
RL-1100AZP
|
RL-1100B
|
RL-1100PB
|
|
Sí
Sí
|
Deco20 para Man Roland M300 (CORTE: 546 mm, Ancho: 880 mm, 5 COLORES, Velocidad: 40000 IPH)
|
Deco20 para Man Roland M300 (CORTE: 546 mm, Ancho: 880 mm, 5 COLORES, Velocidad: 40000 IPH)
|
Deco20 para Man Roland M300 (CORTE: 546 mm, Ancho: 880 mm, 5 COLORES, Velocidad: 40000 IPH)
|
Deco20 para Man Roland M300 (CORTE: 546 mm, Ancho: 880 mm, 5 COLORES, Velocidad: 40000 IPH)
|
|
Sí
Sí
|
Deco20 para Man Roland M300 (CORTE: 546 mm, Ancho: 880 mm, 5 COLORES, Velocidad: 40000 IPH)
|
Deco20 para Man Roland M300 (CORTE: 546 mm, Ancho: 880 mm, 5 COLORES, Velocidad: 40000 IPH)
|
Tanque intermedio
|
Tanque intermedio
|
|
No
Sí
Sí
|
Tanque intermedio
|
Deco20 para Man Roland M300 (CORTE: 546 mm, Ancho: 880 mm, 5 COLORES, Velocidad: 40000 IPH)
|
Tanque intermedio
|
Deco20 para Man Roland M300 (CORTE: 546 mm, Ancho: 880 mm, 5 COLORES, Velocidad: 40000 IPH)
|
|
Sí
|
Tanque intermedio
|
Tanque intermedio
|
Tanque intermedio
|
Tanque intermedio
|
|
Sí
opcional
|
Deco20 para Man Roland M300 (CORTE: 546 mm, Ancho: 880 mm, 5 COLORES, Velocidad: 40000 IPH)
|
Deco20 para Man Roland M300 (CORTE: 546 mm, Ancho: 880 mm, 5 COLORES, Velocidad: 40000 IPH)
|
Deco20 para Man Roland M300 (CORTE: 546 mm, Ancho: 880 mm, 5 COLORES, Velocidad: 40000 IPH)
|
Deco20 para Man Roland M300 (CORTE: 546 mm, Ancho: 880 mm, 5 COLORES, Velocidad: 40000 IPH)
|
RL-1500-AZ/AZP/PB/PB2Circulador de agua de refrigeraciónEl circulador de agua de refrigeración RL-1500 se utiliza para las siguientes prensas offset de hojas:
102cm*4 colores
Está diseñado para máquinas de impresión de 1020 mm, menos de 5 colores, máquinas rotativas comerciales o máquinas de impresión de periódicos de una sola torre
Especificación:
Dimensión: 1250 x 750 x 1300 mmD
Dimensión: 1150 x 750 x 1250 mm
Peso: 180 kg
Potencia de la unidad: 3/PE CA 380V 50Hz 6.3A
Potencia de la bomba: 380V 50Hz 0.68A
Potencia del refrigerador: 380V 50 Hz 13A
Capacidad de refrigeración: 12000W
Capacidad de refrigeración: 7000W
Refrigerante: R22 o R134A
Temperatura de funcionamiento requerida: +5°C～+36°C
Rango de control de aditivos de la solución de humectación: 1%~5%
Modelo del producto
RL-1800AZ
|
RL-1800AZP
|
RL-1500AZP
|
RL-1500B
|
para máquinas rotativas comerciales o máquinas de impresión de periódicos de una sola torre RL-1500PB2
|
para máquinas rotativas comerciales o máquinas de impresión de periódicos de una sola torreTemperatura automática
|
|
Sí
Sí
|
Deco20 para Man Roland M300 (CORTE: 546 mm, Ancho: 880 mm, 5 COLORES, Velocidad: 40000 IPH)
|
Deco20 para Man Roland M300 (CORTE: 546 mm, Ancho: 880 mm, 5 COLORES, Velocidad: 40000 IPH)
|
Deco20 para Man Roland M300 (CORTE: 546 mm, Ancho: 880 mm, 5 COLORES, Velocidad: 40000 IPH)
|
Deco20 para Man Roland M300 (CORTE: 546 mm, Ancho: 880 mm, 5 COLORES, Velocidad: 40000 IPH)
|
|
Sí
Sí
|
Deco20 para Man Roland M300 (CORTE: 546 mm, Ancho: 880 mm, 5 COLORES, Velocidad: 40000 IPH)
|
Deco20 para Man Roland M300 (CORTE: 546 mm, Ancho: 880 mm, 5 COLORES, Velocidad: 40000 IPH)
|
Tanque intermedio
|
Tanque intermedio
|
|
No
Sí
Sí
|
Tanque intermedio
|
Deco20 para Man Roland M300 (CORTE: 546 mm, Ancho: 880 mm, 5 COLORES, Velocidad: 40000 IPH)
|
Deco20 para Man Roland M300 (CORTE: 546 mm, Ancho: 880 mm, 5 COLORES, Velocidad: 40000 IPH)
|
Deco20 para Man Roland M300 (CORTE: 546 mm, Ancho: 880 mm, 5 COLORES, Velocidad: 40000 IPH)
|
|
Sí
|
Tanque intermedio
|
Tanque intermedio
|
Tanque intermedio
|
Deco20 para Man Roland M300 (CORTE: 546 mm, Ancho: 880 mm, 5 COLORES, Velocidad: 40000 IPH)
|
|
Sí
opcional
|
Deco20 para Man Roland M300 (CORTE: 546 mm, Ancho: 880 mm, 5 COLORES, Velocidad: 40000 IPH)
|
Deco20 para Man Roland M300 (CORTE: 546 mm, Ancho: 880 mm, 5 COLORES, Velocidad: 40000 IPH)
|
Deco20 para Man Roland M300 (CORTE: 546 mm, Ancho: 880 mm, 5 COLORES, Velocidad: 40000 IPH)
|
Deco20 para Man Roland M300 (CORTE: 546 mm, Ancho: 880 mm, 5 COLORES, Velocidad: 40000 IPH)
|
Circulador de agua de refrigeraciónEl circulador de agua de refrigeración RL-1800 se utiliza para las siguientes prensas offset de hojas:130cm*4-6 colores
Está diseñado para prensas offset de hojas grandes, máquinas rotativas comerciales o máquinas de impresión de periódicos de doble torre
Especificación:
Capacidad del tanque: 180L
Dimensión: 1250 x 750 x 1300 mmD
Peso: 275 kg
Potencia de la unidad: 3/PE CA 380V 50Hz 14.4A
Potencia de la bomba: 380V 50Hz 0.68A
Capacidad de la bomba: 250W 46L/Min
Potencia del refrigerador: 380V 50 Hz 13A
Capacidad de refrigeración: 12000W
Refrigerante: R22 o R134A
Rango de ajuste de temperatura: +7°C～+50°C
Temperatura de funcionamiento requerida: +5°C～+36°C
Rango de control de aditivos de la solución de humectación: 1%~5%
Modelo del producto
RL-1800AZ
|
RL-1800AZP
|
RL-1800PB2
|
para máquinas rotativas comerciales o máquinas de impresión de periódicos de doble torre
|
Temperatura automáticaControl
|
|
Sí
Sí
|
Deco20 para Man Roland M300 (CORTE: 546 mm, Ancho: 880 mm, 5 COLORES, Velocidad: 40000 IPH)
|
Deco20 para Man Roland M300 (CORTE: 546 mm, Ancho: 880 mm, 5 COLORES, Velocidad: 40000 IPH)
|
Deco20 para Man Roland M300 (CORTE: 546 mm, Ancho: 880 mm, 5 COLORES, Velocidad: 40000 IPH)
|
|
Sí
Sí
|
Deco20 para Man Roland M300 (CORTE: 546 mm, Ancho: 880 mm, 5 COLORES, Velocidad: 40000 IPH)
|
Deco20 para Man Roland M300 (CORTE: 546 mm, Ancho: 880 mm, 5 COLORES, Velocidad: 40000 IPH)
|
Tanque intermedio
|
|
No
Sí
Sí
|
Tanque intermedio
|
Deco20 para Man Roland M300 (CORTE: 546 mm, Ancho: 880 mm, 5 COLORES, Velocidad: 40000 IPH)
|
Deco20 para Man Roland M300 (CORTE: 546 mm, Ancho: 880 mm, 5 COLORES, Velocidad: 40000 IPH)
|
|
Sí
|
Tanque intermedio
|
Tanque intermedio
|
Deco20 para Man Roland M300 (CORTE: 546 mm, Ancho: 880 mm, 5 COLORES, Velocidad: 40000 IPH)
|
|
Sí
opcional
|
Deco20 para Man Roland M300 (CORTE: 546 mm, Ancho: 880 mm, 5 COLORES, Velocidad: 40000 IPH)
|
Deco20 para Man Roland M300 (CORTE: 546 mm, Ancho: 880 mm, 5 COLORES, Velocidad: 40000 IPH)
|
Especificación del sistema:
|
- Rango de temperatura de la solución de humectación: 8-14 °C- Tanque de solución de humectación integrado: 200L
- control automático de temperatura con capacidad de refrigeración de 15,5 Kw;
- Interfaces mecánicas, eléctricas y de fluidos definidas: 380V 3 fases 50HZ
- control automático de aditivos de la solución de humectación;
- medición de conductividad (0~2000us);
- Medición de PH;
- Bolsa de filtración de solución de humectación básica;
- tanque intermedio con unidad de bomba;
- Rango de ajuste de temperatura: +7°C～+50°C
- Temperatura de funcionamiento requerida: +5°C～+36°C
- Rango de control de aditivos de la solución de humectación: 1%~5%
- Refrigerante: R134a
- Capacidad de la bomba: 1,1 KW
- Calidad del agua agua dulce: 8-14°Dh
- Temperatura del agua agua dulce: Máx. 25°C
- Estándar industrial requerido: JB/T 11123-2010
- Sistema de calidad calificado: ISO9001:2008 GB/T 19001-2008
- Color de la unidad: Gris estándar
- Documentos: Inglés
Entorno
Temperatura de funcionamiento: +10~40℃
Temperatura para el transporte: Hasta 65 °C
Humedad relativa de funcionamiento (sin condensación): 30 – 95%
Altura geográfica con unidad de refrigeración refrigerada por aire: menos de 3000 m de altitud
- Dimensión: 2200 mmX1350 mmX1535 mm
- Peso neto: 850 kg
- Peso bruto: 900 kg
- Un transformador: 220V, 3 fases, 50/60HZ o 110V 3 fases 50/60HZ a 380V, 3 fases, 50HZ
