Sistema de control de amortiguación del circulador de refrigeración utilizado en la fábrica de impresión para la máquina de prensa offset de pliegos Komori Roland Akiyama Goss
Sistema de control de amortiguación del circulador de refrigeración para máquinas de prensa offset de pliegos Komori, KBA, Roland, Akiyama, Mitsubishi, Goss, Solna
Reemplazo del sistema de control de amortiguación del circulador de refrigeración Technotrans Baldwin Balcontrol para máquinas de impresión Komori, KBA, Roland, Akiyama, Mitsubishi, Goss, Solna, TKS, Taiyo, Iwasaki, Castagnoli, Nebiolo, etc., máquina web Didde VIP y máquina de etiquetas en la fábrica de impresión. Puede reemplazar la refrigeración central Technotrans beta C 170 L, el enfriador Technotrans beta.d, el sistema de control de amortiguación del circulador de refrigeración Technotrans Alpha.r Osmosis, la unidad de refrigeración y recirculación Technotrans Alpha.d, la refrigeración Technotrans beta.f, Baldwin, Royse, enfriador Royce, recirculación y refrigeración Royce, refrigeración Edelmann, refrigeración y recirculación de amortiguación Varn Kompac III y recirculador del sistema de control de amortiguación del circulador de refrigeración, unidad del sistema de control de amortiguación del circulador de refrigeración Eco, Accel, Alcolor, etc. Dispositivo de recirculación y refrigeración de amortiguación en la fábrica de impresión.
Se puede utilizar para el siguiente suministro de energía:
1. 380V 50/60 Hz 3ph
2. 400V o 415V 50/60 Hz 3ph

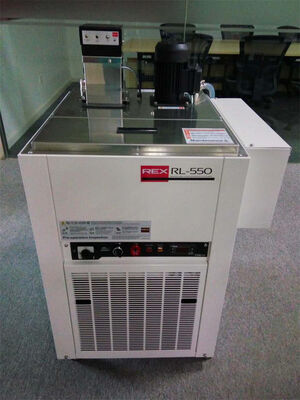

1. Modelo: RL-550-AZ/AZP/B Reemplazo del sistema de control de amortiguación del circulador de refrigeración Technotrans Baldwin Balcontrol con certificado CE
El reemplazo del sistema de control de amortiguación del circulador de refrigeración RL-550 Technotrans Baldwin Balcontrol se utiliza para la siguiente máquina de prensa offset de pliegos:
52 cm 5 colores
65 cm 2 colores
Está diseñado para máquinas de prensa de 520 mm, menos de 6 colores
Dimensión: 1250 x 750 x 1300 mmD
Capacidad del tanque: 55L
Dimensión: 560 x 630 x 1050 mm
Peso: 103 kg
Potencia de la unidad: 3/PE CA 380V 50Hz 5.0A
Potencia de la bomba: 380V 50Hz 0.52A
Capacidad de la bomba: 180W 46L/Min
Potencia del sistema de control de amortiguación del circulador de refrigeración: 380V 50 Hz 4.3A
Capacidad de refrigeración: 2400W
Temperatura de funcionamiento requerida: +5°C - +36°C
Rango de control de aditivos de la solución de amortiguación: 1% - 5%
Temperatura de funcionamiento: +5°C - +36°C
RL-1800AZ
| RL-1800AZP |
RL-550AZ |
RL-550AZP |
RL-550B |
| Control automático de temperatura |
Especificación del sistema: |
Especificación del sistema: |
Especificación del sistema: |
| Distribución automática de alcohol |
Especificación del sistema: |
Especificación del sistema: |
Sí |
| Control de aditivos de porcentaje de solución de fuente |
Sí |
Especificación del sistema: |
Sí |
| Tanque de agua intermedio (deducción de burbujas) |
Especificación del sistema: |
Especificación del sistema: |
Especificación del sistema: |
2. Modelo: RL-750-AZ/AZP/B Reemplazo del sistema de control de amortiguación del circulador de refrigeración Technotrans Baldwin Balcontrol con certificado CE
El reemplazo del sistema de control de amortiguación del circulador de refrigeración RL-750 Technotrans Baldwin Balcontrol se utiliza para la siguiente prensa offset de pliegos:
65 cm 4 colores
102 cm 2 colores
Está diseñado para máquinas de prensa de 740 mm, menos de 4 colores.
Dimensión: 1250 x 750 x 1300 mmD
Capacidad del tanque: 75L
Dimensión: 650 x 680 x 1250
Peso: 143 kg
Potencia de la unidad: 3/PE CA 380V 50Hz 5.0A
Potencia del sistema de control de amortiguación del circulador de refrigeración: 380V 50 Hz 13A
Capacidad de refrigeración: 12000W
Potencia del sistema de control de amortiguación del circulador de refrigeración: 380V 50 Hz 4.3A
Capacidad de refrigeración: 4000W
Temperatura de funcionamiento requerida: +5°C - +36°C
Rango de control de aditivos de la solución de amortiguación: 1% - 5%
Modelo del producto
RL-1800AZ
| RL-1800AZP |
RL-750AZ |
RL-750AZP |
RL-750B |
| Control automático de temperatura |
Especificación del sistema: |
Especificación del sistema: |
Especificación del sistema: |
| Distribución automática de alcohol |
Especificación del sistema: |
Especificación del sistema: |
Sí |
| Control de aditivos de porcentaje de solución de fuente |
Sí |
Especificación del sistema: |
Sí |
| Tanque de agua intermedio (deducción de burbujas) |
Especificación del sistema: |
Especificación del sistema: |
Especificación del sistema: |
3. Modelo: RL-1100-AZ/AZP/B/PB/PB2 Reemplazo del sistema de control de amortiguación del circulador de refrigeración Technotrans Baldwin Balcontrol con certificado CE
El reemplazo del sistema de control de amortiguación del circulador de refrigeración RL-1100 Technotrans Baldwin Balcontrol se utiliza para la siguiente máquina de prensa offset de pliegos:
74 cm 5 colores
Está diseñado para máquinas de prensa de 740 mm, menos de 5 colores.
Dimensión: 1250 x 750 x 1300 mmD
Capacidad del tanque: 110L
Dimensión: 850 x 680 x 1250 mm
Peso: 160 kg
Potencia de la unidad: 3/PE CA 380V 50Hz 5.5A
Potencia del sistema de control de amortiguación del circulador de refrigeración: 380V 50 Hz 13A
Capacidad de refrigeración: 12000W
Potencia del sistema de control de amortiguación del circulador de refrigeración: 380V 50 Hz 4.8A
Capacidad de refrigeración: 5000W
Temperatura de funcionamiento requerida: +5°C - +36°C
Rango de control de aditivos de la solución de amortiguación: 1% - 5%
Modelo del producto
RL-1800AZ
| RL-1800AZP |
RL-1100AZ |
RL-1100AZP |
RL-1100B |
RL-1100PB |
Sí
Sistema de doble bomba |
Especificación del sistema: |
Especificación del sistema: |
Especificación del sistema: |
Especificación del sistema: |
Sí
No |
Especificación del sistema: |
Especificación del sistema: |
Sí |
Sí |
Sí
Sí
Sistema de doble bomba |
Sí |
Especificación del sistema: |
Sí |
Especificación del sistema: |
| Deducción de burbujas |
Sí |
Sí |
Sí |
Sí |
opcional
6. Sistema de control de amortiguación del circulador de refrigeración |
Especificación del sistema: |
Especificación del sistema: |
Especificación del sistema: |
Especificación del sistema: |
El reemplazo del sistema de control de amortiguación del circulador de refrigeración RL-1500 Technotrans Baldwin Balcontrol se utiliza para la siguiente máquina de prensa offset de pliegos:
102 cm 4 colores
Está diseñado para máquinas de 1020 mm, menos de 5 colores, máquinas web comerciales o máquinas de prensa de periódicos de una sola torre.
Especificación:
Dimensión: 1250 x 750 x 1300 mmD
Dimensión: 1150 x 750 x 1250 mm
Peso: 180 kg
Potencia de la unidad: 3/PE CA 380V 50Hz 6.3A
Potencia de la bomba: 380V 50Hz 0.68A
Potencia del sistema de control de amortiguación del circulador de refrigeración: 380V 50 Hz 13A
Capacidad de refrigeración: 12000W
Capacidad de refrigeración: 7000W
Refrigerante: R22 o R134A
Temperatura de funcionamiento requerida: +5°C - +36°C
Rango de control de aditivos de la solución de amortiguación: 1% - 5%
Modelo del producto
RL-1800AZ
| RL-1800AZP |
RL-1500AZP |
RL-1500B para máquinas web comerciales o máquinas de prensa de periódicos de una sola torre |
RL-1500PB2 para máquinas web comerciales o máquinas de prensa de periódicos de una sola torre |
Temperatura automática |
Sí
Sistema de doble bomba |
Especificación del sistema: |
Especificación del sistema: |
Especificación del sistema: |
Especificación del sistema: |
Sí
No |
Especificación del sistema: |
Especificación del sistema: |
Sí |
Sí |
Sí
Sí
Sistema de doble bomba |
Sí |
Especificación del sistema: |
Especificación del sistema: |
Especificación del sistema: |
| Deducción de burbujas |
Sí |
Sí |
Sí |
Especificación del sistema: |
opcional
6. Sistema de control de amortiguación del circulador de refrigeración |
Especificación del sistema: |
Especificación del sistema: |
Especificación del sistema: |
Especificación del sistema: |
130 cm 4-6 colores
Está diseñado para prensas offset de pliegos grandes, máquinas web comerciales o máquinas de prensa de periódicos de doble torre.
Especificación:
Capacidad del tanque: 180L
Dimensión: 1250 x 750 x 1300 mmD
Peso: 275 kg
Potencia de la unidad: 3/PE CA 380V 50Hz 14.4A
Potencia de la bomba: 380V 50Hz 0.68A
Capacidad de la bomba: 250W 46L/Min
Potencia del sistema de control de amortiguación del circulador de refrigeración: 380V 50 Hz 13A
Capacidad de refrigeración: 12000W
Refrigerante: R22 o R134A
Rango de ajuste de temperatura: +7°C - +50°C
Temperatura de funcionamiento requerida: +5°C - +36°C
Rango de control de aditivos de la solución de amortiguación: 1% - 5%
Modelo del producto
RL-1800AZ
| RL-1800AZP |
RL-1800PB2 para máquinas web comerciales o máquinas de prensa de periódicos de doble torre |
Temperatura automática |
Control |
Sí
Sistema de doble bomba |
Especificación del sistema: |
Especificación del sistema: |
Especificación del sistema: |
Sí
No |
Especificación del sistema: |
Especificación del sistema: |
Sí |
Sí
Sí
Sistema de doble bomba |
Sí |
Especificación del sistema: |
Especificación del sistema: |
| Deducción de burbujas |
Sí |
Sí |
Especificación del sistema: |
opcional
6. Sistema de control de amortiguación del circulador de refrigeración |
Especificación del sistema: |
Especificación del sistema: |
- Rango de temperatura de la solución de amortiguación: 8-14 °C |
- Tanque de solución de amortiguación integrado: 200L- Control automático de temperatura con capacidad de refrigeración de 15,5 Kw;
- Interfaces mecánicas, eléctricas y de fluidos definidas: 380V 3 fases 50HZ
- Control automático de aditivos de la solución de amortiguación;
- Medición de conductividad (0~2000us);
- Medición de PH;
- Bolsa de filtración de solución de amortiguación básica;
- Tanque intermedio con unidad de bomba;
- Rango de ajuste de temperatura: +7°C～+50°C
- Temperatura de funcionamiento requerida: +5°C～+36°C
- Rango de control de aditivos de la solución de amortiguación: 1%~5%
- Refrigerante: R134a
- Capacidad de la bomba: 1,1 KW
- Calidad del agua agua dulce: 8-14°Dh
- Temperatura del agua agua dulce: Máx. 25°C
- Estándar industrial requerido: JB/T 11123-2010
- Sistema de calidad calificado: ISO9001:2008 GB/T 19001-2008
- Color de la unidad: Gris estándar
- Documentos: Inglés
Entorno
Temperatura de funcionamiento: +10~40℃
Temperatura para el transporte: Hasta 65 °C
Humedad relativa de funcionamiento (sin condensación): 30 – 95%
Altura geográfica con unidad de refrigeración refrigerada por aire: menos de 3000 m de altitud
- Dimensión: 2200 mmX1350 mmX1535 mm
- Peso neto: 850 KG
- Peso bruto: 900 KG
- Un transformador: 220V, 3 fases, 50/60HZ o 110V 3 fases 50/60HZ a 380V, 3 fases, 50HZ
