Unidad de Refrigeración y Circulación, Refrigeración de Amortiguación y Recirculación en fábrica de impresión para Komori Akiyama Ryobi Solna

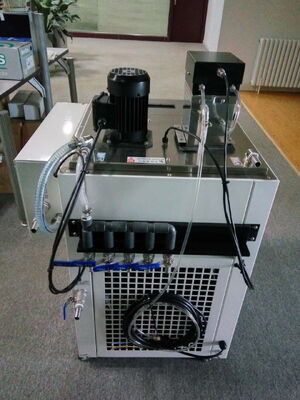

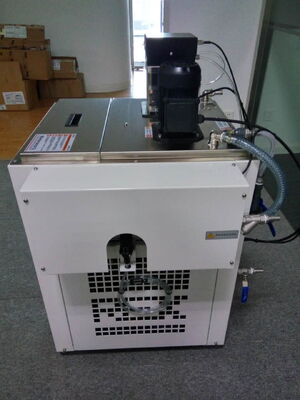

Unidad de Refrigeración y Circulación para Komori, KBA, Roland, Akiyama, Mitsubishi, Goss, Solna, máquina de impresión offset de pliegos en fábrica de impresión
Reemplazo Technotrans BALDWIN Royse
Unidad de Refrigeración y Circulación para Komori, KBA, Roland, Akiyama, Mitsubishi, Goss, Solna, TKS, Taiyo, Iwasaki, Castagnoli, Nebiolo, etc., máquina de impresión, máquina web Didde VIP y máquina de etiquetas en fábrica de impresión. Puede reemplazar Technotrans, Baldwin, Royse, Kompac, Accel, Alcolor, etc. Dispositivo de amortiguación y refrigeración por recirculación.
Se puede utilizar para el siguiente suministro de energía:
1. 380V 50/60 Hz 3ph
2. 400V o 415V 50/60 Hz 3ph

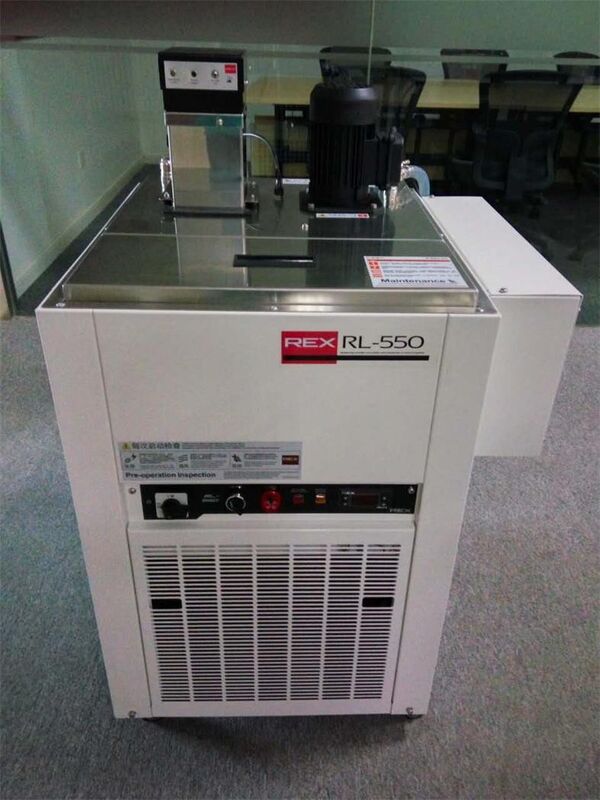

1. Modelo:RL-550-AZ/AZP/BUnidad de Refrigeración y Circulación con certificado CE
La unidad de refrigeración y circulación RL-550 se utiliza para las siguientes prensas offset de pliegos:
52cm*5 colores
65cm*2 colores
Está diseñado para máquinas de impresión de 520 mm, menos de 6 colores
Requisito general
Capacidad del tanque: 55L
Dimensión: 560 x 630 x 1050 mm
Peso: 103 kg
Potencia de la unidad: 3/PE CA 380V 50Hz 5.0A
Potencia de la bomba: 380V 50Hz 0.52A
Capacidad de la bomba: 180W 46L/Min
Potencia del refrigerador: 380V 50 Hz 4.3A
Capacidad de refrigeración: 2400W
Refrigerante: R22 o R134A
Rango de ajuste de temperatura: +7°C～+50°C
Temperatura de funcionamiento: +5°C～+36°C
Rango de control de aditivos de la solución de amortiguación: 1%~5%
|
Modelo del producto
|
RL-550AZ
|
RL-550AZP
|
RL-550B
|
|
Control automático de temperatura
|
opcional
|
opcional
|
opcional
|
|
Distribución automática de alcohol
|
opcional
|
opcional
|
Sí
|
|
Control de aditivos de porcentaje de solución de fuente
|
Sí
|
opcional
|
Sí
|
|
Tanque de agua intermedio (deducción de burbujas)
|
opcional
|
opcional
|
opcional
|
2.Modelo:RL-750-AZ/AZP/BUnidad de Refrigeración y Circulación con certificado CE
La unidad de refrigeración y circulación RL-750 se utiliza para las siguientes prensas offset de pliegos:
65cm*4 colores
102cm*2 colores
Está diseñado para máquinas de impresión de 740 mm, menos de 4 colores
Requisito general
Capacidad del tanque: 75L
Dimensión: 650 x 680 x 1250
Peso: 143 kg
Potencia de la unidad: 3/PE CA 380V 50Hz 5.0A
Potencia de la bomba: 380V 50Hz 0.68A
Capacidad de la bomba: 250W 46L/Min
Potencia del refrigerador: 380V 50 Hz 4.3A
Capacidad de refrigeración: 4000W
Refrigerante: R22 o R134A
Rango de ajuste de temperatura: +7°C～+50°C
Temperatura de funcionamiento requerida: +5°C～+36°C
Rango de control de aditivos de la solución de amortiguación: 1%~5%
|
Modelo del producto
|
RL-750AZ
|
RL-750AZP
|
RL-750B
|
|
Control automático de temperatura
|
opcional
|
opcional
|
opcional
|
|
Distribución automática de alcohol
|
opcional
|
opcional
|
Sí
|
|
Control de aditivos de porcentaje de solución de fuente
|
Sí
|
opcional
|
Sí
|
|
Tanque de agua intermedio (deducción de burbujas)
|
opcional
|
opcional
|
opcional
|
3.Modelo:RL-1100-AZ/AZP/B/PB/PB2Unidad de Refrigeración y Circulación con certificado CE
La unidad de refrigeración y circulación RL-1100 se utiliza para las siguientes prensas offset de pliegos:
74cm*5 colores
Está diseñado para máquinas de impresión de 740 mm, menos de 5 colores
Requisito general
Capacidad del tanque: 110L
Dimensión: 850 x 680 x 1250 mm
Peso: 160 kg
Potencia de la unidad: 3/PE CA 380V 50Hz 5.5A
Potencia de la bomba: 380V 50Hz 0.68A
Capacidad de la bomba: 250W 46L/Min
Potencia del refrigerador: 380V 50 Hz 4.8A
Capacidad de refrigeración: 5000W
Refrigerante: R22 o R134A
Rango de ajuste de temperatura: +7°C～+50°C
Temperatura de funcionamiento requerida: +5°C～+36°C
Rango de control de aditivos de la solución de amortiguación: 1%~5%
|
Modelo del producto
|
RL-1100AZ
|
RL-1100AZP
|
RL-1100B
|
RL-1100PB
|
|
Temperatura automática
No
|
opcional
|
opcional
|
opcional
|
opcional
|
|
Distribución automática de alcohol
Sí
|
opcional
|
opcional
|
Sí
|
Sí
|
|
porcentaje de aditivo
Control
No
|
Sí
|
opcional
|
Sí
|
opcional
|
|
No
|
Sí
|
Sí
|
Sí
|
Sí
|
|
Tanque intermedio
Sí
|
opcional
|
opcional
|
opcional
|
opcional
|
4. Modelo:RL-1500-AZ/AZP/PB/PB2Unidad de Refrigeración y Circulación con certificado CE
La unidad de refrigeración y circulación RL-1500 se utiliza para las siguientes prensas offset de pliegos:
102cm*4 colores
Está diseñado para máquinas de impresión de 1020 mm, menos de 5 colores, máquinas web comerciales o máquinas de impresión de periódicos de una sola torre
Requisito general
Capacidad del tanque: 140L
Dimensión: 1150 x 750 x 1250 mm
Peso: 180 kg
Potencia de la unidad: 3/PE CA 380V 50Hz 6.3A
Potencia de la bomba: 380V 50Hz 0.68A
Capacidad de la bomba: 250W 46L/Min
Potencia del refrigerador: 380V 50 Hz 5.6A
Capacidad de refrigeración: 7000W
Refrigerante: R22 o R134A
Rango de ajuste de temperatura: +7°C～+50°C
Temperatura de funcionamiento requerida: +5°C～+36°C
Rango de control de aditivos de la solución de amortiguación: 1%~5%
|
Modelo del producto
|
RL-1500AZ
|
RL-1500AZP
|
RL-1500Bpara máquinas web comerciales o máquinas de impresión de periódicos de una sola torre
|
RL-1500PB2para máquinas web comerciales o máquinas de impresión de periódicos de una sola torre
|
|
Temperatura automática
No
|
opcional
|
opcional
|
opcional
|
opcional
|
|
Distribución automática de alcohol
Sí
|
opcional
|
opcional
|
Sí
|
Sí
|
|
porcentaje de aditivo
Control
No
|
Sí
|
opcional
|
opcional
|
opcional
|
|
No
|
Sí
|
Sí
|
Sí
|
opcional
|
|
Tanque intermedio
Sí
|
opcional
|
opcional
|
opcional
|
opcional
|
5. Modelo:RL-1800-AZ/AZP/PB2Unidad de Refrigeración y Circulación con certificado CE
La unidad de refrigeración y circulación RL-1800 se utiliza para las siguientes prensas offset de pliegos:
130cm*4-6 colores
Está diseñado para prensas offset de pliegos grandes, máquinas web comerciales o máquinas de impresión de periódicos de doble torre
Requisito general
Capacidad del tanque: 180L
Dimensión: 1250 x 750 x 1300 mmD
Peso: 275 kg
Potencia de la unidad: 3/PE CA 380V 50Hz 14.4A
Potencia de la bomba: 380V 50Hz 0.68A
Capacidad de la bomba: 250W 46L/Min
Potencia del refrigerador: 380V 50 Hz 13A
Capacidad de refrigeración: 12000W
Refrigerante: R22 o R134A
Rango de ajuste de temperatura: +7°C～+50°C
Temperatura de funcionamiento requerida: +5°C～+36°C
Rango de control de aditivos de la solución de amortiguación: 1%~5%
|
Modelo del producto
|
RL-1800AZ
|
RL-1800AZP
|
RL-1800PB2para máquinas web comerciales o máquinas de impresión de periódicos de doble torre
|
|
Temperatura automática
No
|
opcional
|
opcional
|
opcional
|
|
Distribución automática de alcohol
Sí
|
opcional
|
opcional
|
Sí
|
|
porcentaje de aditivo
Control
No
|
Sí
|
opcional
|
opcional
|
|
No
|
Sí
|
Sí
|
opcional
|
|
Tanque intermedio
Sí
|
opcional
|
opcional
|
6.
|
Unidad de Refrigeración y Circulación Deco20 para Man Roland M300 (CORTE: 546 mm, Ancho: 880 mm, 5 COLORES, Velocidad: 40000 IPH)Especificación del sistema:
- Rango de temperatura de la solución de amortiguación: 8-14 °C
- Tanque de solución de amortiguación integrado: 200L
- Control automático de temperatura con capacidad de refrigeración de 15,5 Kw;
- Interfaces mecánicas, eléctricas y de fluidos definidas: 380V 3 fases 50HZ
- Control automático de aditivos de solución de amortiguación;
- Medición de conductividad (0~2000us);
- Medición de PH;
- Bolsa de filtración de solución de amortiguación básica;
- Tanque intermedio con unidad de bomba;
- Rango de ajuste de temperatura: +7°C～+50°C
- Temperatura de funcionamiento requerida: +5°C～+36°C
- Rango de control de aditivos de la solución de amortiguación: 1%~5%
- Refrigerante: R134a
- Capacidad de la bomba: 1,1KW
- Calidad del agua agua dulce: 8-14°Dh
- Temperatura del agua agua dulce: Máx. 25°C
- Estándar industrial requerido: JB/T 11123-2010
- Sistema de calidad calificado: ISO9001:2008 GB/T 19001-2008
- Color de la unidad: Gris estándar
- Documentos: Inglés
Entorno
Temperatura de funcionamiento
Temperatura para el transporte: Hasta 65 °C
Humedad relativa de funcionamiento (sin condensación): 30 – 95%
Altura geográfica con unidad de refrigeración refrigerada por aire: menos de 3000 m de altitud
- Dimensión: 2200 mmX1350 mmX1535 mm
- Peso neto: 850 kg
- Peso bruto: 900 kg
- Un transformador: 220V, 3 fases, 50/60HZ o 110V 3 fases 50/60HZ a 380V, 3 fases, 50HZ
7.
Unidad de Refrigeración y CirculaciónDeco30 NP para GOSS Community 4 torres (16 colores)Especificación:
| Requisito general |
|
| Valor que ofrecemos |
Requisito general |
| completamente preensamblado, cableado y probado |
|
| El usuario proporciona agua de refrigeración y energía |
|
| 380v 50Hz 3PH |
Sistema de calidad calificado |
| ISO9001:2008 GB/T 19001-2008 |
Entorno |
| Temperatura de funcionamiento |
|
| +10~45°C |
Temperatura para el transporte |
| Hasta 65°C |
Humedad relativa de funcionamiento (sin condensación) |
| 30% -95% |
Altura geográfica |
| Menos de 3000 m |
Datos de rendimiento |
| Temperatura de la solución de amortiguación |
|
| 10.5°C |
Controlador y pantalla |
| Controlador estándar Rex8810 y alarma de condición |
Llenado de agua |
| Automático |
Control de IPA |
| Automático 3~15% |
Control de solución de amortiguación |
| Automático 0~5% |
Conductividad |
| 0~2000us |
Refrigerante |
| R22, R134a |
Volumen del tanque |
| ≥300 Litros |
Caudal |
| ≥133 Litros/m |
Presión de alimentación |
| ≥0.5Bar |
Capacidad de refrigeración |
| ≥30KW |
Calidad del agua agua dulce |
| 8dH |
Temperatura del agua agua dulce |
| Máx. 25°C |
Dimensión |
| Peso |
Peso |
| Para elegir la |
8. |
Refrigeración y recirculaciónadecuada según las diferentes máquinas de impresión:prensas Harris M300 de dos unidadesEspecificación:
| Requisito general |
|
| completamente preensamblado, cableado y probado |
|
| El usuario proporciona agua de refrigeración y energía |
interfaces mecánicas, eléctricas y de fluidos |
| 380v 50Hz 3PH; Fluido: interfaz de alimentación y retorno de agua de 1,5" |
Sistema de calidad calificado |
| ISO9001:2008 GB/T 19001-2008 |
Entorno |
| Temperatura de funcionamiento |
|
| +10~45°C |
Temperatura para el transporte |
| Hasta 65°C |
Humedad relativa de funcionamiento (sin condensación) |
| 30% -95% |
Altura geográfica |
| Menos de 3000 m |
Datos de rendimiento |
| Temperatura de la solución de amortiguación |
|
| 10.5°C |
Controlador y pantalla |
| Controlador estándar Rex8810 y alarma de condición |
Llenado de agua |
| Automático |
Control de IPA |
| Automático 3~15% |
Control de solución de amortiguación |
| Automático 0~5% |
Conductividad |
| 0~2000us |
Refrigerante |
| R22, R134a |
Volumen del tanque |
| ≥300 Litros |
Caudal |
| ≥133 Litros/m |
Presión de alimentación |
| ≥0.5Bar |
Capacidad de refrigeración |
| ≥30KW |
Calidad del agua agua dulce |
| 8dH |
Temperatura del agua agua dulce |
| Máx. 25°C |
Dimensión |
| Peso |
|
| Para elegir la |
|
Refrigeración y recirculaciónadecuada según las diferentes máquinas de impresión:RL-550
| DECO8(RL-750) |
DECO8(RL-1100) |
DECO12(RL-1500) |
Morgan 4 colores |
| Komori L426 |
Komori L526 |
Komori GL440 |
SM52-2 |
| Sakurai Oliver Modelo: OL-575-SD |
Komori L528 |
Komori L540 |
Ryobi 524 |
| Komori Sprint L 425 |
Komori LS529 |
Komori L628 |
Offset web Castagnoli de 4 colores (52 cm) |
| Solna 466 |
CD74-5+L |
Heidelberg (100*70) - 5C |
SOLNA 425 (640x483 mm, 4 colores) |
| Mitsubishi Diamond 1000 (52x74 cm). 5 colores con barnizadora |
|
Roland 800 (100*120) -4C |
Ryobi 522 |
| Heidelberg SM102 |
Prensa Shinoharra de 74 cm y 4 colores |
Akiyama 102 4 colores |
GTOV52 (4 colores, 36X52 cm) |
| Harris 4 unidades V15 (Ancho de la web: 36“vcb 914MM) |
|
|
Ryobi 5 colores (36X52CM) |
| Komori L428 en el modelo de 1994 |
Man Roland 300 (29', 5 colores) |
Manroland 705, 2004, 5 colores, 74X104 cm |
Heidelberg PM52 5 colores |
| Heidelberg SM 74 4 colores |
Sx -75 -5 colores |
Heidelberg CD102 5 colores |
Sakurai 2 colores |
| Roland 304 (53x74CM) |
MÁQUINA DE FORMA CONTINUA MULLER MARTINI PRONTO |
Mitsubishi 3F/5c/72x102cm |
Máquina de impresión KBA Simultan 212 |
| Marca Crabtree MT /40-36 (102 cm x 92 cm), 2 colores |
|
Heidelberg 28"X40", 4 colores |
Heidelberg SpeedMaster 52 (36X52 cm, 5 colores) |
| Miller TP 104 (28x41") 2 colores |
Komori L532 (32"x22" o 81X55CM) |
Heidelberg SM 102-4-P |
Heidelberg SORS (720x1020MM) MONOCOLOR |
| Prensas Sakurai OL466SD u OL466SIP, 4 colores |
Roland (100*70) - 5C |
|
Man Roland R202 TOB (52x72cm) |
| Máquinas de impresión de 6 colores Giebeler R520 |
Roland 600 (72*102) 5 colores |
|
Imer |
número de modelo - I -115BF
4Unidad
tamaño de la tubería - 1/2''
2 colores Y Mailande (Formato de impresión 1400x1000) |
Heidelberg 5 colores; pliego 720*1020 mm |
|
Heidelberg SM52-4P |
| Akiyama B1 (102 cm) 4 colores |
|
|
Heidelberg SM52-5 |
| Akiyama Bestech 628 (510X720MM) 6 COLORES |
|
|
Prensa halm jet de 4 colores |
| Formulario comercial Muller Martini 320 mm x 200 mm, 4 colores |
|
|
|
| Taiyo TOS 210 2 colores y Taiyo TOS 310 es de 3 colores |
|
|
|
| Shinohara 52 cinco colores |
|
|
|
| ORTHOTEC 370 mm de ancho de banda, 1 estación de impresión offset |
|
|
|
| Heidelberg speedmaster 742P |
|
|
|
| DECO15(RL-1800) |
|
|
|
| DECO 20 |
DECO 25 CW |
Komori GL640 |
| HARRIS M300, CORTE: 546MM, ancho de la web: 880MM, Velocidad: 40000IPH |
Máquina web Heidelberg M600 22,75” (578 mm) Corte x 38” (965 mm) Ancho, 12 Unidades de impresión |
Komori LS640 |
| KBA planeta (100*140) -6C |
|
|
| |
|
|
| Komori L640 CX-IST UV en 1999 |
|
|
| Planeta P64 (6 unidades tamaño 72 x 102 cm). |
|
|
| Roland (100*70) -6C |
|
|
| KBA tamaño 104 6 colores con barnizadora |
|
|
| Akiyama B1 (102 cm) 6 colores |
|
|
| Heidelberg CD102-6 colores |
|
|
| Manroland (prensa de periódicos manroland de 2 torres, 550 mm |
|
|
| Mitsubishi Diamond 3000, 72X102CM, 6 colores |
|
|
| Mitsubishi 3H, 72X102CM, 6 colores |
|
|
| Komori Lithrone 40 L-640, 72X102CM 6 colores |
|
|
| Heidelberg SM102-8P en 1999 |
|
|
| Heidelberg CD74-6 colores |
|
|
| Heidelberg XL75-6 colores |
|
|
| Mitsubishi 3F, 72X102CM, 6 colores |
|
|
| KBA RAPIDA 142-5 colores |
|
|
| Deco C30 SF |
|
|
| Deco30 NP |
Deco60 |

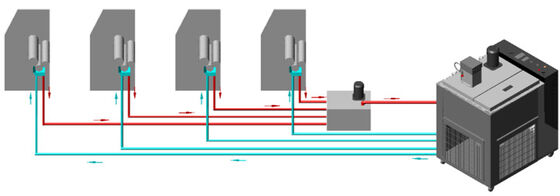

Enfriador y circulador central de solución de amortiguación con refrigerante R22 para Mitsubishi Offset Press 5 Colores 3F-428D (1991) (Tinta UV) 72 x 102 cm, Mitsubishi Offset Press 2 Colores 3F-1488 (1998) (Tinta normal) 72 x 102 cm, Mitsubishi Offset Press 5 Colores D3000LS-5 (2005) (Tinta normal) 72 x 102 cm para fuente de alimentación 380V, 3 fases, 50/60HZ |
| GOSS Community 4 torres (16 colores) |
4 prensas Strach and henshaw de 60” 1 de 45” y dos prensas Harris M300 de dos unidades |
Persona de contacto: |
Kaiyan Liang
Qingdao ZFC Trading Co.,Ltd
Habitación 3620, 88 Anshan 1st Road, Qingdao, China
Tel: 0086 532 5851 9016
WhatsAPP: 0086 13906390477
WeChat: zfc-lky
Correo electrónico: zhengfangcheng@126.com
Skype: zhengfangcheng@126.com
www.zfcprinting.com
