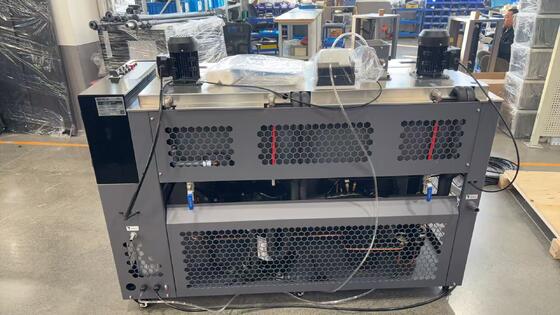

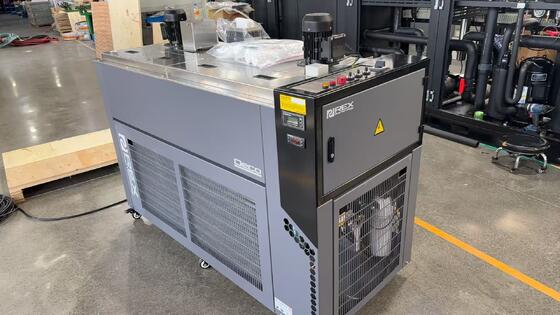

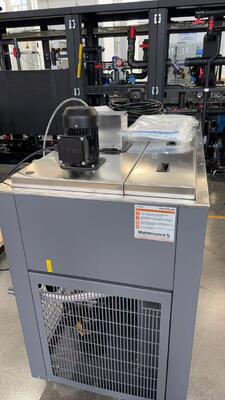

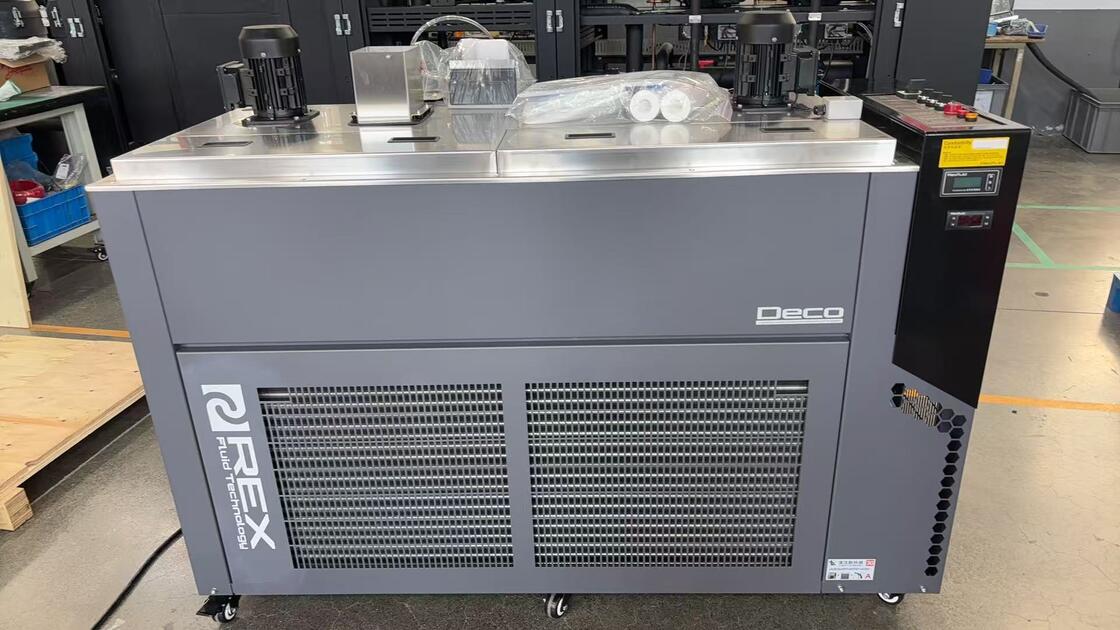

Sistema de Humectación y Refrigeración para máquinas de impresión offset de pliego Heidelberg, Komori, KBA, Roland, Akiyama, Mitsubishi, Goss, Solna
Reemplazo del Sistema de Humectación y Refrigeración Technotrans Baldwin Balcontrol para máquinas de impresión offset de pliego Heidelberg, Komori, KBA, Roland, Akiyama, Mitsubishi, Goss, Solna, TKS, Taiyo, Iwasaki, Castagnoli, Nebiolo, etc., máquinas web Didde VIP y máquinas de etiquetas en fábricas de impresión. Puede reemplazar la refrigeración central Technotrans beta C 170 L, el enfriador Technotrans beta.d, la unidad de refrigeración y recirculación Technotrans Alpha, la refrigeración Technotrans beta.f, los enfriadores Baldwin, Royse, Royce, la recirculación y refrigeración Royce, la refrigeración Edelmann, el sistema de humectación y refrigeración Varn Kompac III, el sistema de humectación y refrigeración Eco, Accel, Alcolor, etc. Dispositivo de humectación con recirculación y refrigeración en fábricas de impresión.
Puede ser utilizado para el siguiente suministro de energía:
1. 380V 50/60 Hz trifásico
2. 415V 50/60 Hz trifásico
3. 220V 50/60 Hz monofásico
Se necesita un transformador si el suministro de energía no está en la lista anterior.
1. Modelo: RL-550-AZ/AZP/B Reemplazo del Sistema de Humectación y Refrigeración Technotrans Baldwin Balcontrol con certificado CE
El reemplazo del Sistema de Humectación y Refrigeración Technotrans Baldwin Balcontrol RL-550 se utiliza para las siguientes máquinas de impresión offset de pliego:
52cm 5 colores
65cm 2 colores
Está diseñado para máquinas de impresión de 520 mm, menos de 6 colores
Especificación:
| Capacidad del Tanque |
55L |
| Potencia de la Unidad |
3/PE AC 380V 50Hz 5.0A |
| Potencia de la Bomba |
380V 50Hz 0.52A |
| Capacidad de la Bomba |
180W 46L/Min |
| Potencia |
380V 50 Hz 4.3A |
| Capacidad de Refrigeración |
2400W |
| Refrigerante |
R22 o R134a |
| Rango de ajuste de temperatura |
+7°C - +50°C |
| Temperatura de operación |
+5°C - +36°C |
| Rango de control de aditivo de solución de humectación |
1% - 5% |
| Dimensión |
900X850X1480MM |
| Peso Neto |
140Kg |
| Peso Bruto |
150Kg |
| Modelo de Producto |
RL-550AZ |
RL-550AZP |
RL-550B |
| Control Automático de Temperatura |
Sí |
Sí |
Sí |
| Distribución Automática de Alcohol |
Sí |
Sí |
No |
| Control de Porcentaje de Aditivo de Solución de Humectación |
No |
Sí |
No |
| Tanque de Agua Intermedio (Deducción de Burbujas) |
Sí |
Sí |
Sí |
2. Modelo: Deco8 (Original RL-750-AZ/AZP/B) Reemplazo del Sistema de Humectación y Refrigeración Technotrans Baldwin Balcontrol con certificado CE
El reemplazo del Sistema de Humectación y Refrigeración Technotrans Baldwin Balcontrol RL-750 se utiliza para las siguientes máquinas de impresión offset de pliego:
65cm 4 colores
102cm 2 colores
Está diseñado para máquinas de impresión de 740 mm, menos de 4 colores.
Especificación:
| Capacidad del Tanque |
75L |
| Potencia de la Unidad |
3/PE AC 380V 50Hz 5.0A |
| Potencia de la Bomba |
380V 50Hz 0.68A |
| Capacidad de la Bomba |
250W 46L/Min |
| Potencia |
380V 50 Hz 4.3A |
| Capacidad de Refrigeración |
4000W |
| Refrigerante |
R22 o R134a |
| Rango de ajuste de temperatura |
+7°C - +50°C |
| Temperatura de operación requerida |
+5°C - +36°C |
| Rango de control de aditivo de solución de humectación |
1% - 5% |
| Paquetes |
1000X870X1440MM, 630X440X330MM |
| Peso Neto |
190Kg |
| Peso Bruto |
210Kg |
| Modelo de Producto |
RL-750AZ |
RL-750AZP |
RL-750B |
| Control Automático de Temperatura |
Sí |
Sí |
Sí |
| Distribución Automática de Alcohol |
Sí |
Sí |
No |
| Control de Porcentaje de Aditivo de Solución de Humectación |
No |
Sí |
No |
| Tanque de Agua Intermedio (Deducción de Burbujas) |
Sí
|
Sí
|
Sí
|
3. Modelo: RL-1100-AZ/AZP/B/PB/PB2 Reemplazo del Sistema de Humectación y Refrigeración Technotrans Baldwin Balcontrol con certificado CE
El reemplazo del Sistema de Humectación y Refrigeración Technotrans Baldwin Balcontrol RL-1100 se utiliza para las siguientes máquinas de impresión offset de pliego:
74cm 5 colores
Está diseñado para máquinas de impresión de 740 mm, menos de 5 colores.
Especificación:
| Capacidad del Tanque |
110L |
| Potencia de la Unidad |
3/PE AC 380V 50Hz 5.5A |
| Potencia de la Bomba |
380V 50Hz 0.68A |
| Capacidad de la Bomba |
250W 46L/Min |
| Potencia |
380V 50 Hz 4.8A |
| Capacidad de Refrigeración |
5000W |
| Refrigerante |
R22 o R134a |
| Rango de ajuste de temperatura |
+7°C - +50°C |
| Temperatura de operación requerida |
+5°C - +36°C |
| Rango de control de aditivo de solución de humectación |
1% - 5% |
| Paquetes |
1100X890X1460MM,710X450X540MM |
| Peso Neto |
250Kg |
| Peso Bruto |
280Kg |
| Modelo de Producto |
RL-1100AZ |
RL-1100AZP |
RL-1100B |
RL-1100PB |
Control Automático de Temperatura
Control |
Sí |
Sí |
Sí |
Sí |
Distribución Automática de Alcohol
Distribución |
Sí |
Sí |
No |
No |
Aditivo de Solución de Humectación
porcentaje
Control |
No |
Sí |
No |
Sí |
| Sistema de Doble Bomba |
No |
No |
No |
No |
Tanque Intermedio
(Deducción de Burbujas) |
Sí |
Sí |
Sí |
Sí |
4. Modelo: Deco12 (Original RL-1500-AZ/AZP/PB/PB2) Reemplazo del Sistema de Humectación y Refrigeración Technotrans Baldwin Balcontrol con certificado CE
El reemplazo del Sistema de Humectación y Refrigeración Technotrans Baldwin Balcontrol RL-1500 se utiliza para las siguientes máquinas de impresión offset de pliego:
102cm 4 colores
Está diseñado para máquinas de impresión de 1020 mm, menos de 5 colores, máquinas web comerciales o máquinas de impresión de periódicos de torre única.
Especificación:
| Capacidad del Tanque |
150L |
| Potencia de la Unidad |
3/PE AC 380V 50Hz 6.3A |
| Potencia de la Bomba |
380V 50Hz 0.68A |
| Capacidad de la Bomba |
250W 46L/Min |
| Potencia |
380V 50 Hz 5.6A |
| Capacidad de Refrigeración |
7000W |
| Refrigerante |
R134a o R22 |
| Rango de ajuste de temperatura |
+7°C - +50°C |
| Temperatura de operación requerida |
+5°C - +36°C |
| Rango de control de aditivo de solución de humectación |
1% - 5% |
| Paquetes |
1200X850X1460MM, 750X600X750MM |
| Peso Neto |
260KG |
| Peso Bruto |
287KG |
| Modelo de Producto |
RL-1500AZ |
RL-1500AZP |
RL-1500B para máquinas web comerciales o máquinas de impresión de periódicos de torre única |
RL-1500PB2 para máquinas web comerciales o máquinas de impresión de periódicos de torre única |
Control Automático de Temperatura
Control |
Sí |
Sí |
Sí |
Sí |
Distribución Automática de Alcohol
Distribución |
Sí |
Sí |
No |
No |
Aditivo de Solución de Humectación
porcentaje
Control |
No |
Sí |
Sí |
Sí |
| Sistema de Doble Bomba |
No |
No |
No |
Sí |
Tanque Intermedio
(Deducción de Burbujas) |
Sí |
Sí |
Sí |
Sí |
5. Modelo: Deco15 (Original RL-1800-AZ/AZP/PB2) Reemplazo del Sistema de Humectación y Refrigeración Technotrans Baldwin Balcontrol con certificado CE
El reemplazo del Sistema de Humectación y Refrigeración Technotrans Baldwin Balcontrol RL-1800 se utiliza para las siguientes máquinas de impresión offset de pliego:
130cm 4-6 colores
Está diseñado para prensas offset de pliego grandes, máquinas web comerciales o máquinas de impresión de periódicos de doble torre.
| Capacidad del Tanque |
180L |
| Potencia de la Unidad |
3/PE AC 380V 50Hz 14.4A |
| Potencia de la Bomba |
380V 50Hz 0.68A |
| Capacidad de la Bomba |
250W 46L/Min |
| Potencia |
380V 50 Hz 13A |
| Capacidad de Refrigeración |
12000W |
| Refrigerante |
R22 o R134a |
| Rango de ajuste de temperatura |
+7°C - +50°C |
| Temperatura de operación requerida |
+5°C - +36°C |
| Rango de control de aditivo de solución de humectación |
1% - 5% |
| Paquetes |
1610X960X1470MM, 950X690X760MM |
| Peso Neto |
350Kg |
| Peso Bruto |
385Kg |
| Modelo de Producto |
RL-1800AZ |
RL-1800AZP |
RL-1800PB2 para máquinas web comerciales o máquinas de impresión de periódicos de doble torre |
Control Automático de Temperatura
Control |
Sí |
Sí |
Sí |
Distribución Automática de Alcohol
Distribución |
Sí
|
Sí
|
No
|
Aditivo de Solución de Humectación
porcentaje
Control |
No |
Sí |
Sí |
| Sistema de Doble Bomba |
No |
No |
Sí |
Tanque Intermedio
(Deducción de Burbujas) |
Sí |
Sí |
Opcional |
- Sistema de Humectación y Refrigeración Deco20 para Man Roland M300 (CORTE: 546mm, Ancho: 880MM, 5 COLORES, Velocidad: 40000 IPH), Heidelberg 102-10P
| Rango de temperatura de la solución de humectación |
8-14 °C |
| Tanque de solución de humectación integrado |
200L |
| Control automático de temperatura con capacidad de refrigeración |
15.5Kw |
| Interfaces mecánicas, eléctricas y de fluidos definidas |
380V 3Fase 50HZ |
| Control automático de aditivo de solución de humectación |
Sí |
| Medición de conductividad |
0~2000us |
| Medición de PH |
Sí |
| Bolsa de filtración básica de solución de humectación; |
Sí |
| Tanque intermedio con unidad de bomba |
Sí |
| Rango de ajuste de temperatura |
7°C～+50°C |
| Temperatura de operación requerida |
+5°C～+36°C |
| Rango de control de aditivo de solución de humectación |
1%~5% |
| Refrigerante |
R22 o R134a |
| Capacidad de la Bomba |
1.1KW |
| Agua de calidad agua dulce |
8-14°Dh |
| Temperatura del agua agua dulce |
Máx. 25°C |
| Estándar industrial requerido |
JB/T 11123-2010 |
| Sistema de calidad calificado |
ISO9001:2008 GB/T 19001-2008 |
| Color de la unidad |
Gris estándar |
| Documentos |
Inglés |
- Sistema de Humectación y Refrigeración Deco25 para prensa web comercial Heidelberg M600 (12 unidades de impresión)
| sistema de circulación de solución de humectación, sin refrigeración de rodillo de tinta. |
| capacidad de refrigeración: 13.7kw |
| flujo de circulación de solución de humectación: 90 litros/min |
| unidad de control automático de IPA; |
| alimentación automática de solución de humectación por porcentaje; |
| medición de conductividad; |
| medición de PH; |
| tanque intermedio con unidad de bomba; |
| dimensión: w2800mm*d900mm*h1450mm |
| Peso Neto: 450KG |
| Peso Bruto: 500KG |
8. Sistema de Humectación y Refrigeración Deco30 NP para GOSS Community 4 torres (16 colores)
| Artículos |
Valor que ofrecemos |
| Requisito general |
|
| completamente pre-ensamblado, cableado y probado |
|
| interfaces mecánicas, eléctricas y de fluidos |
380v 50Hz 3PH |
| Sistema de calidad calificado |
ISO9001:2008 GB/T 19001-2008 |
| Ambiente |
|
| Temperatura de operación |
+10~45℃ |
| Temperatura para transporte |
Hasta 65°C |
| Humedad relativa de operación (sin condensación) |
30- 95% |
| Altura geográfica |
Menos de 3000m |
| Datos de rendimiento |
|
| Temperatura de la solución de humectación |
10.5℃ |
| Controlador y pantalla |
Rex8810 |
| Llenado de agua |
Automático |
| Control de IPA |
Opcional |
| Control de solución de humectación |
Automático 0~5% |
| Conductividad |
0~2000us |
| Refrigerante |
R22 , R134a |
| Volumen del Tanque |
≥220 Litros |
| Caudal |
≥105 Litros/m |
| Presión de alimentación |
≥0.5Bar |
| Capacidad de Refrigeración |
≥17100kcal/h |
| Agua de calidad agua dulce |
8dH |
| Temperatura del agua agua dulce |
Máx. 25°C |
| Dimensión |
L2250×D950×H1990 |
| Peso |
350kg |
- Sistema de Humectación y Refrigeración Deco60 para prensas Strach and Henshaw de 60” (1 de 45” y dos prensas Harris M300 de dos unidades)
| completamente pre-ensamblado, cableado y probado |
El agua de refrigeración y la energía son proporcionadas por el usuario |
| interfaces mecánicas, eléctricas y de fluidos |
380v 50Hz 3PH; Fluido: interfaz de alimentación y retorno de agua de 1.5" |
| Sistema de calidad calificado |
ISO9001:2008 GB/T 19001-2008 |
| Ambiente |
|
| Temperatura de operación |
+10~45℃ |
| Temperatura para transporte |
Hasta 65°C |
| Humedad relativa de operación (sin condensación) |
30% -95% |
| Altura geográfica |
Menos de 3000m |
| Datos de rendimiento |
|
| Temperatura de la solución de humectación |
10.5℃ |
| Controlador y pantalla |
Controlador estándar Rex8810 y alarma de condición |
| Llenado de agua |
Automático |
| Control de IPA |
Automático 3~15% |
| Control de solución de humectación |
Automático 0~5% |
| Conductividad |
0~2000us |
| Refrigerante |
R22 , R134a |
| Volumen del Tanque |
≥300 Litros |
| Caudal |
≥133Liters/m |
| Presión de alimentación |
≥0.5Bar |
| Capacidad de Refrigeración |
≥30KW |
| Agua de calidad agua dulce |
8dH |
| Temperatura del agua agua dulce |
Máx. 25°C |
| Dimensión |
|
| Peso |
|
Persona de contacto:
Sra. Kaiyan Liang
Qingdao ZFC Trading Co.,Ltd
Habitación 3620, 88 Anshan 1st Road, Qingdao, China
Tel: 0086 532 5851 9016
WhatsAPP: 0086 13906390477
WeChat: zfc-lky (Móvil: 0086 139 0639 0477)
Email: zhengfangcheng@126.com
www.zfcprinting.com
