Sistema de Humectación con Refrigeración y RecirculaciónPara Heidelberg, Komori, KBA, Roland, Akiyama, Mitsubishi, Goss, Harris, Solna, máquina de impresión offset alimentada por hojas.
Technotrans Baldwin BalcontrolSistema de Humedad con Refrigeración y Recirculación rReemplazo para Heidelberg, Komori, KBA, Roland, Akiyama, Mitsubishi, Goss, Solna, TKS, Taiyo, Iwasaki, Castagnoli, Nebiolo, etc., máquina de impresión, máquina web Didde VIP y máquina de etiquetas en fábrica de impresión. Puede sustituir a Technotrans refrigeración beta C 170 L Refrigeración central, Chiller Technotrans beta.d,Sistema de refrigeración del enfriador de agua de circulación de refrigeración TUnidad de refrigeración y recirculación echnotrans Alpha, refrigeración Technotrans beta.f, Baldwin, Royse, enfriador Royce, recirculación y refrigeración Royce, refrigeración Edelmann, amortiguación Varn Kompac III Refrigeración y recirculación, EcoSistema de Humectación con Refrigeración y Recirculación, Accel, Alcolor, etc. Dispositivo de amortiguación de recirculación y refrigeración en imprenta.
Se puede utilizar para las siguientes fuentes de alimentación:
1. 380V 50/60Hz trifásico
2.400V o415V 50/60Hz trifásico
Se necesita un transformador si la fuente de alimentación no está en la lista anterior.
| Modelo |
RL-550 |
RL-750 |
RL-1100 |
RL-1500 |
RL-1800 |
| Capacidad del tanque |
55L |
75L |
110L |
150L |
180L |
| Potencia unitaria |
3/PE CA 380 V 50 Hz 5,0 A |
3/PE CA 380 V 50 Hz 5,0 A |
3/PE CA 380 V 50 Hz 5,5 A |
3/PE CA 380 V 50 Hz 6,3 A |
3/PE CA 380 V 50 Hz 14,4 A |
| Potencia de la bomba |
380V 50Hz 0.52A |
380V 50Hz 0.68A |
380V 50Hz 0.68A |
380V 50Hz 0.68A |
380V 50Hz 0.68A |
| Capacidad de la bomba |
180W 46L/minuto |
250W 46L/minuto |
250W 46L/minuto |
250W 46L/minuto |
250W 46L/minuto |
| Fuerza |
380V 50Hz 4.3A |
380V 50Hz 4.3A |
380V 50Hz 4.8A |
380V 50Hz 5.6A |
380V 50Hz 13A |
| Capacidad de enfriamiento |
2400W |
4000W |
5000W |
7000W |
12000W |
| Refrigerante |
R22 o R134A |
R22 o R134A |
R22 o R134A |
R22 o R134 |
R22 o R134a |
| Rango de ajuste de temperatura |
+7°C - +50°C |
+7°C - +50°C |
+7°C - +50°C |
+7°C - +50°C |
+7°C - +50°C |
| Temperatura de funcionamiento |
+5°C - +36°C |
+5°C - +36°C |
+5°C - +36°C |
+5°C - +36°C |
+5°C - +36°C |
| Gama de control de aditivos para soluciones humectantes |
1% - 5% |
1% - 5% |
1% - 5% |
1% - 5% |
1% - 5% |
| Paquetes |
900X850X1480MM |
1000X870X1440MM, 630X440X330MM |
1100X890X1460MM, 710X450X540MM |
1200X850X1460MM, 750X600X750MM |
1610X960X1470MM, 950X690X760MM |
| Peso neto |
140 kilos |
190 kilos |
250 kilos |
260 |
350 kilos |
| Peso bruto |
150 kilos |
210 kilos |
280 kilos |
290 |
385 kilos |
1.Modelo:RL-550-AZ/AZP/B Technotrans Baldwin BalcontrolSistema de Humectación con Refrigeración y Recirculaciónreemplazo con certificado CE
RL-550 Technotrans Baldwin BalcontrolSistema de Humectación con Refrigeración y RecirculaciónEl reemplazo se utiliza para las siguientes máquinas de impresión offset con alimentación de hojas:
52cm 5 colores
65cm 2 colores
Está diseñado para máquinas de impresión de menos de 6 colores de 520 mm.
| Especificación: |
|
| Capacidad del tanque |
55L |
| Potencia unitaria |
3/PE CA 380 V 50 Hz 5,0 A |
| Potencia de la bomba |
380V 50Hz 0.52A |
| Capacidad de la bomba |
180W 46L/minuto |
| Fuerza |
380V 50Hz 4.3A |
| Capacidad de enfriamiento |
2400W |
| Refrigerante |
R22 o R134A |
| Rango de ajuste de temperatura |
+7°C - +50°C |
| Temperatura de funcionamiento |
+5°C - +36°C |
| Gama de control de aditivos para soluciones humectantes |
1% - 5% |
| Dimensión |
900X850X1480MM |
| Peso neto |
140 kilos |
| Peso bruto |
150 kilos |
| Modelo de producto |
RL-550AZ |
RL-550AZP |
RL-550B |
| Control automático de temperatura |
Sí |
Sí |
Sí |
| Distribución automática de alcohol |
Sí |
Sí |
No |
| Porcentaje de solución fuente Control de aditivos |
No |
Sí |
No |
| Tanque de agua intermedio (deducción de burbujas) |
Sí |
Sí |
Sí |
2. Modelo: Deco8 (RL-750-AZ/AZP/B original) Technotrans Baldwin BalcontrolSistema de Humectación con Refrigeración y Recirculaciónreemplazo con certificado CE
RL-750 Technotrans Baldwin BalcontrolSistema de Humectación con Refrigeración y RecirculaciónEl reemplazo se utiliza para las siguientes prensas de impresión offset con alimentación de hojas:
65cm 4 colores
102cm 2 colores
Está diseñado para máquinas de impresión de menos de 4 colores de 740 mm.
| Especificación: |
|
| Capacidad del tanque |
75L |
| Potencia unitaria |
3/PE CA 380 V 50 Hz 5,0 A |
| Potencia de la bomba |
380V 50Hz 0.68A |
| Capacidad de la bomba |
250W 46L/minuto |
| Fuerza |
380V 50Hz 4.3A |
| Capacidad de enfriamiento |
4000W |
| Refrigerante |
R22 o R134A |
| Rango de ajuste de temperatura |
+7°C - +50°C |
| Temperatura de funcionamiento requerida |
+5°C - +36°C |
| Gama de control de aditivos para soluciones humectantes |
1% - 5% |
| Paquetes |
1000X870X1440MM, 630X440X330MM |
| Peso neto |
190 kilos |
| Peso bruto |
210 kilos |
| Modelo de producto |
RL-750AZ |
RL-750AZP |
RL-750B |
| Control automático de temperatura |
Sí |
Sí |
Sí |
| Distribución automática de alcohol |
Sí |
Sí |
No |
| Porcentaje de solución fuente Control de aditivos |
No |
Sí |
No |
| Tanque de agua intermedio (deducción de burbujas) |
Sí |
Sí |
Sí |
3. Modelo: RL-1100-AZ/AZP/B/PB/PB2 Technotrans Baldwin BalcontrolSistema de Humectación con Refrigeración y Recirculaciónreemplazo con certificado CE
RL-1100 Technotrans Baldwin BalcontrolSistema de Humedad con Refrigeración y Recirculación rEl reemplazo se utiliza para las siguientes máquinas de impresión offset con alimentación de hojas:
74cm 5 colores
Está diseñado para máquinas de impresión de menos de 5 colores de 740 mm.
| Especificación: |
|
| Capacidad del tanque |
110L |
| Potencia unitaria |
3/PE CA 380 V 50 Hz 5,5 A |
| Potencia de la bomba |
380V 50Hz 0.68A |
| Capacidad de la bomba |
250W 46L/minuto |
| Fuerza |
380V 50Hz 4.8A |
| Capacidad de enfriamiento |
5000W |
| Refrigerante |
R22 o R134A |
| Rango de ajuste de temperatura |
+7°C - +50°C |
| Temperatura de funcionamiento requerida |
+5°C - +36°C |
| Gama de control de aditivos para soluciones humectantes |
1% - 5% |
| Paquetes |
1100X890X1460MM, 710X450X540MM |
| Peso neto |
250 kilos |
| Peso bruto |
260 kilos |
| Modelo de producto |
RL-1100AZ |
RL-1100AZP |
RL-1100B |
RL-1100PB |
Temperatura automática
Control |
Sí |
Sí |
Sí |
Sí |
Alcohol automático
Distribución |
Sí |
Sí |
No |
No |
|
Solución de fuente
porcentaje aditivo
Control
|
No |
Sí |
No |
Sí |
| Sistema de bombas duales |
No |
No |
No |
No |
Deducción de burbujas
Tanque Intermedio |
Sí |
Sí |
Sí |
Sí |
4. Modelo: Deco12 (RL-1500-AZ/AZP/PB/PB2 original) Technotrans Baldwin BalcontrolSistema de Humedad con Refrigeración y Recirculación rReemplazo con certificado CE.
RL-1500 Technotrans Baldwin BalcontrolSistema de Humedad con Refrigeración y Recirculación rEl reemplazo se utiliza para las siguientes máquinas de impresión offset con alimentación de hojas:
102cm 4 colores
Está diseñado para máquinas de impresión de 1020 mm, menos de 5 colores, máquinas web comerciales o máquinas de impresión de periódicos de una sola torre.
| Especificación: |
|
| Capacidad del tanque |
150L |
| Potencia unitaria |
3/PE CA 380 V 50 Hz 6,3 A |
| Potencia de la bomba |
380V 50Hz 0.68A |
| Capacidad de la bomba |
250W 46L/minuto |
| Fuerza |
380V 50Hz 5.6A |
| Capacidad de enfriamiento |
7000W |
| Refrigerante |
R22 o R134 |
| Rango de ajuste de temperatura |
+7°C - +50°C |
| Temperatura de funcionamiento requerida |
+5°C - +36°C |
| Gama de control de aditivos para soluciones humectantes |
1% - 5% |
| Paquetes |
1200X850X1460MM, 750X600X750MM |
| Peso neto |
280 |
| Peso bruto |
290 |
| Modelo de producto |
RL-1500AZ |
RL-1500AZP |
RL-1500BPara máquinas web comerciales o máquinas de impresión de periódicos de una sola torre. |
RL-1500PB2Para máquinas web comerciales o máquinas de impresión de periódicos de una sola torre. |
Temperatura automática
Control |
Sí |
Sí |
Sí |
Sí |
Alcohol automático
Distribución |
Sí |
Sí |
No |
No |
Solución de fuente
porcentaje aditivo
Control |
No |
Sí |
Sí |
Sí |
| Sistema de bombas duales |
No |
No |
No |
Sí |
Deducción de burbujas
Tanque Intermedio |
Sí |
Sí |
Sí |
Sí |

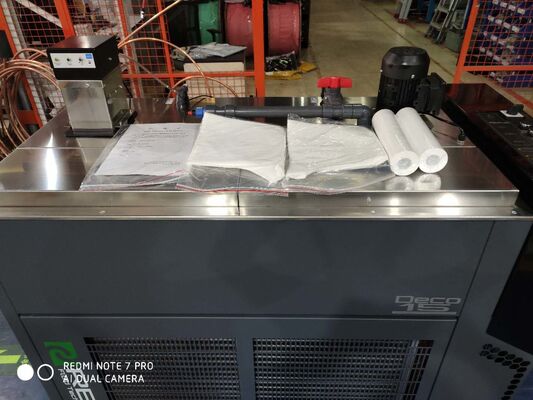

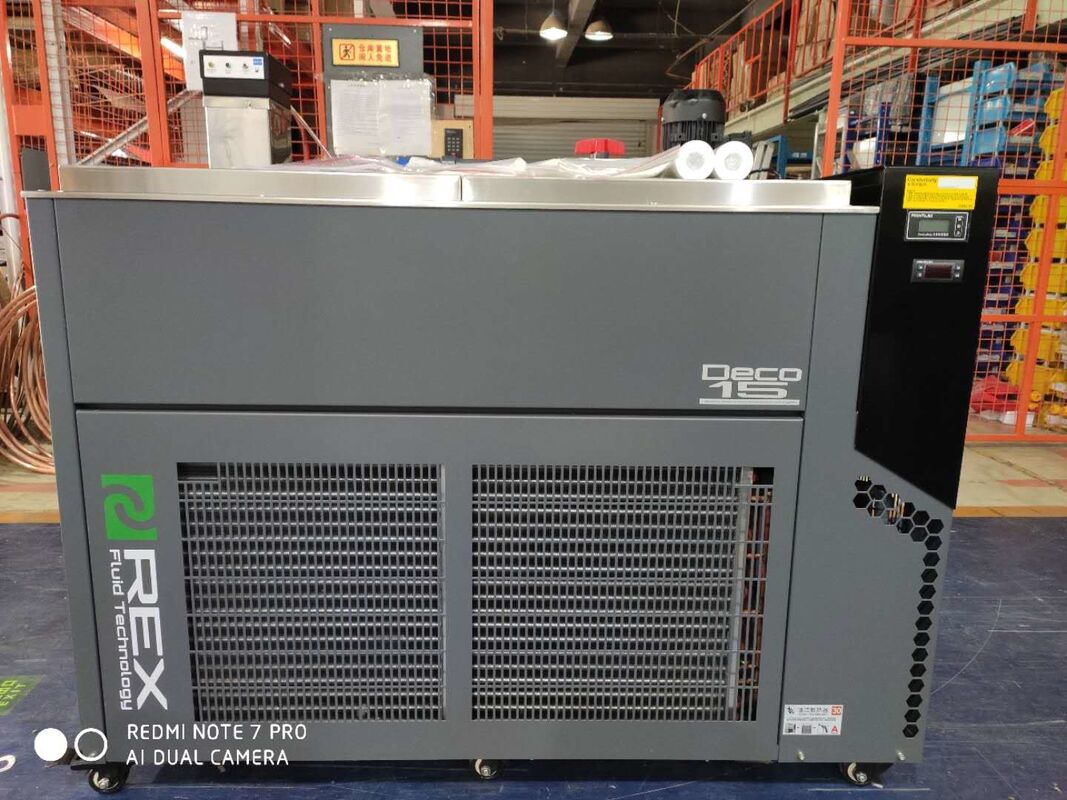

5. Modelo: Deco15 (RL-1800-AZ/AZP/PB2 original) Technotrans Baldwin BalcontrolSistema de Humedad con Refrigeración y Recirculación rReemplazo con certificado CE.
RL-1800 Technotrans Baldwin BalcontrolSistema de Humedad con Refrigeración y Recirculación rEl reemplazo se utiliza para las siguientes máquinas de impresión offset con alimentación de hojas:
130 cm 4-6 colores
Está diseñado para prensas offset con alimentación de hojas grandes, máquinas web comerciales o máquinas de impresión de periódicos de doble torre.
| Especificación: |
|
| Capacidad del tanque |
180L |
| Potencia unitaria |
3/PE CA 380 V 50 Hz 14,4 A |
| Potencia de la bomba |
380V 50Hz 0.68A |
| Capacidad de la bomba |
250W 46L/minuto |
| Fuerza |
380V 50Hz 13A |
| Capacidad de enfriamiento |
12000W |
| Refrigerante |
R22 o R134a |
| Rango de ajuste de temperatura |
+7°C - +50°C |
| Temperatura de funcionamiento requerida |
+5°C - +36°C |
| Gama de control de aditivos para soluciones humectantes |
1% - 5% |
| Paquetes |
1610X960X1470MM, 930X690X760MM |
| Peso neto |
350 kilos |
| Peso bruto |
385 kilos |
| Modelo de producto |
RL-1800AZ |
RL-1800AZP |
RL-1800PB2Para máquinas web comerciales o máquinas de impresión de periódicos de doble torre. |
Temperatura automática
Control |
Sí |
Sí |
Sí |
Alcohol automático
Distribución |
Sí |
Sí |
No |
|
Solución de fuente
porcentaje aditivo
Control
|
No |
Sí |
Sí |
| Sistema de bombas duales |
No |
No |
Sí |
Deducción de burbujas
Tanque Intermedio |
Sí |
Sí |
opcional |
6.Sistema de Humectación con Refrigeración y Recirculación Deco20 para Man Roland M300 (CORTE: 546 mm, Ancho: 880 MM, 5 COLORES, Velocidad: 40000IPH) o Heidelberg 102-10P
| Especificación del sistema: |
|
| Rango de temperatura de la solución humectante. |
8-14°C |
| Tanque de solución humectante integrado |
200L |
| Control automático de temperatura con capacidad de refrigeración. |
15,5 kilovatios; |
| Interfaces mecánicas, eléctricas y de fluidos definidas. |
380V Trifásico 50HZ |
| solución humectante control automático de aditivos |
Sí |
| Medición de conductividad |
0~2000nosotros |
| Medición de PH |
Sí |
| Bolsa básica de filtración de solución humectante; |
Sí |
| Tanque intermedio con unidad de bomba |
Sí |
| Rango de ajuste de temperatura |
7°C～+50°C |
| Temperatura de funcionamiento requerida |
+5°C～+36°C |
| Gama de control de aditivos para soluciones humectantes |
1%~5% |
| Refrigerante |
R134a |
| Capacidad de la bomba |
1,1 KW |
| Calidad del agua agua dulce |
8-14°Dh |
| Temperatura del agua agua dulce |
Máx. 25ºC |
| Estándar industrial requerido |
JB/T 11123-2010 |
| Sistema de Calidad Calificado |
ISO9001:2008 GB/T 19001-2008 |
| Color de la unidad |
Gris estándar |
| Documentos |
Inglés |
| Ambiente |
|
| Temperatura de funcionamiento |
+10~40℃ |
| Temperatura para el transporte |
Hasta 65°C |
| Humedad relativa de funcionamiento (sin condensación) |
30 – 95% |
| Altura geográfica con unidad de refrigeración enfriada por aire. |
menos de 3000 m de altitud |
| |
|
| Dimensión |
2200mmX1350mmX1535mm |
| Peso neto |
850 kg |
| Peso bruto |
900KG |
| -Un transformador: 220 V, trifásico, 50/60 HZ o 110 V trifásico 50/60 HZ a 380 V, trifásico, 50 HZ |
7.Sistema de Humectación con Refrigeración y Recirculación Deco30 NP para GOSS Community 4 torres (16 colores)
| Especificación: |
|
| Elementos |
Valor que estamos ofreciendo |
| Requisito general |
|
| completamente premontado, cableado y probado |
|
| Interfaz mecánica, eléctrica y de fluidos. |
380v 50Hz 3F |
| Sistema de Calidad Calificado |
ISO9001:2008 GB/T 19001-2008 |
| Ambiente |
|
| Temperatura de funcionamiento |
+10~45℃ |
| Temperatura para el transporte |
Hasta 65°C |
| Humedad relativa de funcionamiento (sin condensación) |
30 – 95% |
| Altura geográfica |
Menos de 3000m |
| Datos de rendimiento |
|
| Temperatura de la solución humectante. |
10,5 ℃ |
| Controlador y pantalla |
rex8810 |
| Llenado de agua |
Automático |
| control de API |
Opcional |
| Control de solución humectante |
Automático 0~5% |
| Conductividad |
0~2000nosotros |
| Refrigerante |
R22, R134a |
| Volumen del tanque |
≥220 litros |
| Tasa de flujo |
≥105 litros/m |
| Presión de alimentación |
≥0,5barras |
| Capacidad de enfriamiento |
≥17100kcal/h |
| Calidad del agua agua dulce |
8dH |
| Temperatura del agua agua dulce |
Máx. 25ºC |
| Dimensión |
L2250×P950×H1990 |
| Peso |
950 kilos |

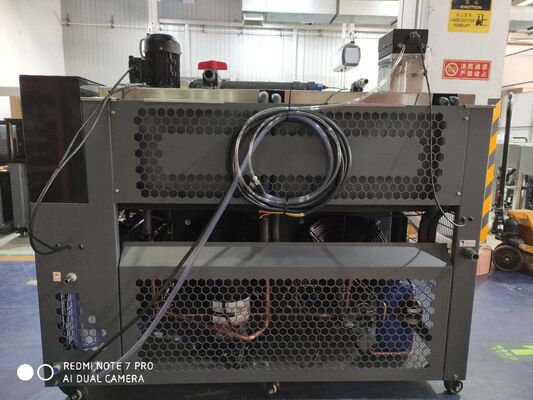

8.Sistema de amortiguación con Refrigeración y Recirculación.Deco60 o 4 prensas Strach y henshaw de 60", 1 prensa de 45" y dos prensas Harris M300 de dos unidades
| Especificación: |
|
| Requisito general |
|
| completamente premontado, cableado y probado |
El agua de refrigeración y la energía son proporcionadas por el usuario. |
| Interfaces mecánicas, eléctricas y de fluidos. |
380v 50Hz 3PH; Fluido: interfaz de alimentación y retorno de agua de 1,5" |
| Sistema de Calidad Calificado |
ISO9001:2008 GB/T 19001-2008 |
| Ambiente |
|
| Temperatura de funcionamiento |
+10~45℃ |
| Temperatura para el transporte |
Hasta 65°C |
| Humedad relativa de funcionamiento (sin condensación) |
30%-95% |
| Altura geográfica |
Menos de 3000m |
| Datos de rendimiento |
|
| Temperatura de la solución humectante. |
10,5 ℃ |
| Controlador y pantalla |
Controlador estándar Rex8810 y alarma de condición |
| Llenado de agua |
Automático |
| control de API |
Automático 3~15% |
| Control de solución humectante |
Automático 0~5% |
| Conductividad |
0~2000nosotros |
| Refrigerante |
R22, R134a |
| Volumen del tanque |
≥300 litros |
| Tasa de flujo |
≥133Litros/m |
| Presión de alimentación |
≥0,5barras |
| Capacidad de enfriamiento |
≥30kW |
| Calidad del agua agua dulce |
8dH |
| Temperatura del agua agua dulce |
Máx. 25ºC |
| Dimensión |
|
| Peso |
|
Elegir el sistema de Humectación con Refrigeración y Recirculación adecuado según las diferentes máquinas de impresión:
| RL-550 |
DECO8(RL-750) |
DECO8(RL-1100) |
DECO12(RL-1500) |
| Morgan 4 colores |
Komori L426 |
Komori L526 |
Komori GL440 |
| SM52-2 |
Sakurai Oliver Modelo: OL-575-SD |
Komori L528 |
Komori L540 |
| Ryobi 524 |
Komori Sprint L 425 |
Komori LS529 |
Komori L628 |
| Bobina Castagnoli offset de 4 colores (52 cm) |
Solna 466 |
CD74-5+L |
Heidelberg (100*70) - 5C |
| SOLNA 425 (640x483 mm, 4 colores) |
|
Mitsubishi Diamante 1000(52x74cm) . 5 colores con recubridor |
Roland 800 (100*120) -4C |
| Ryobi 522 |
HeidelbergSM102 |
Shinoharra 74cm prensa de 4 colores |
Akiyama 102 4 colores |
| GTOV52 (4 colores, 36X52cm) |
|
|
Harris 4 unidades V15 (Ancho Web: 36“vcb 914MM) |
| Ryobi 5 colores (36X52CM) |
Komori L428 en modelo 1994. |
hombre roland 300 (29',5 colores) |
Manroland 705, 2004, 5 colores, 74X104cm |
| Heidelberg PM52 5 colores |
Heidelberg SM 74 4 Colores |
Sx -75 -5 colores |
Heidelberg CD102 5 colores |
| Sakurai 2 colores |
Roland 304(53x74CM) |
MULLER MARTINI PRONTO MACHINE MÁQUINA DE FORMA CONTINUA |
Mitsubishi 3F/5c/72x102cm |
| Impresora KBA Simultan 212 |
|
Marca Crabtree MT /40-36 ( 102 cm x 92 cm ) , 2 Colores |
Heidelberg 28"X40", 4 colores |
| Heidelberg SpeedMaster 52 (36X52cm, 5 colores) |
Miller TP 104 (28x41") 2 colores |
Komori L532(32"x22" o 81X55CM) |
Heidelberg SM 102-4-P |
| Heidelberg SORS(720x1020MM) MONOCOLOR |
Prensas Sakurai OL466SD o OL466SIP, 4 colores |
|
Rolando (100*70) - 5C |
| Hombre Roland R202 TOB (52x72cm) |
Máquinas de impresión de 6 colores Giebeler R520 |
|
Roland 600(72*102) 5 colores |
imer
número de modelo: I -115BF
4Unidad
tamaño de tubería: 1/2'' |
2 colores Y Mailande (Formato de impresión 1400x1000) |
|
Heidelberg 5 colores; hoja 720*1020 mm |
| Heidelberg SM52-4P |
|
|
Akiyama B1(102cm) 4 colores |
| HeidelbergSM52-5 |
|
|
Akiyama Bestech 628 (510X720MM) 6 COLORES |
| Prensa halm jet de 4 colores |
|
|
|
| Muller Martini Formulario comercial 320 mm x 200 mm, 4 colores |
|
|
|
| Taiyo TOS 210 2 colores y Taiyo TOS 310 es 3 colores |
|
|
|
| Shinohara 52 cinco colores |
|
|
|
| ORTHOTEC Ancho de banda de 370 mm, 1 estación de impresión offset |
|
|
|
| Heidelberg speedmaster 742P |
|
|
|
| DECO15(RL-1800) |
DECO 20 |
DECO 25 CW |
| Komori GL640 |
HARRIS M300, CORTE: 546 MM, ancho de banda: 880 MM, Velocidad: 40000IPH |
Máquina web Heidelberg M600 Corte de 22,75” (578 mm) x 38” (965 mm) de ancho, 12 unidades de impresión |
| Komori LS640 |
|
|
| |
|
|
| Planeta KBA(100*140) -6C |
|
|
| Komori L640 CX-IST UV en 1999 |
|
|
| Planeta P64 (6 unidades tamaño 72 x 102 cm). |
|
|
| Roland (100*70) -6C |
|
|
| KBA tamaño 104 6 colores con máquina barnizadora |
|
|
| Akiyama B1(102cm) 6 colores |
|
|
| Heidelberg CD102-6 colores |
|
|
| Manroland (prensa de periódicos manroland 2towers, 550 mm |
|
|
| Mitsubishi Diamante 3000,72X102CM, 6 colores |
|
|
| Mitsubishi 3H, 72X102CM, 6 colores |
|
|
| Komori Lithrone 40 L-640, 72X102CM 6 colores |
|
|
| Heidelberg SM102-8P en 1999 |
|
|
| Heidelberg CD74-6 colores |
|
|
| Heidelberg XL75-6 colores |
|
|
| Mitsubishi 3F, 72X102CM, 6 colores |
|
|
| KBA RAPIDA 142-5 color |
|
|
| Deco C30 SF |
Deco30NP |
Deco60 |
| Refrigeración central de solución humectante y circulador con refrigerante R22 para Mitsubishi Offset Press 5 Colores 3F-428D (1991) (Tinta UV) 72 x 102cm,Mitsubishi Offset Press 2 Colores 3F-1488 (1998) (Tinta Normal) 72 x 102cm,Mitsubishi Offset Press 5 Colores D3000LS-5 (2005) (Tinta normal) 72 x 102 cm para fuente de alimentación 380 V, trifásica, 50/60 HZ |
Comunidad GOSS 4 torres (16 colores) |
4 prensas Strach and henshaw de 60” 1 prensas de 45” y dos prensas harris M300 de dos unidades |
Persona de contacto:
Kaiyan Liang
Qingdao ZFC Trading Co., Ltd
Habitación 3620, 88 Anshan 1st Road, Qingdao, China
Teléfono: 0086 532 5851 9016
WhatsApp: 0086 13906390477
WeChat: zfc-lky
Correo electrónico: zhengfangcheng@126.com
Skype: zhengfangcheng@126.com
www.zfcprinting.com
