Sistema de Enfriamiento y Circulación para Heidelberg, Komori, KBA, Roland, Akiyama, Mitsubishi, Goss, Harris, Máquina de impresión offset de pliegos Solna
Technotrans Baldwin Balcontrol Sistema de Enfriamiento y Circulación rreemplazo para Heidelberg, Komori, KBA, Roland, Akiyama, Mitsubishi, Goss, Solna, TKS, Taiyo, Iwasaki, Castagnoli, Nebiolo, etc. máquina de impresión, máquina web Didde VIP y máquina de etiquetas en fábrica de impresión. Puede reemplazar la refrigeración Technotrans beta C 170 L Refrigeración central, Chiller Technotrans beta.d, Sistema de Enfriamiento y Circulación Unidad de refrigeración y recirculación Technotrans Alpha, refrigeración Technotrans beta.f, Baldwin, Royse, enfriador Royce, recirculación y refrigeración Royce, refrigeración Edelmann, refrigeración y recirculación Varn Kompac III, Eco Enfriador de recirculación de refrigeración , Accel, Alcolor, etc. Dispositivo de recirculación y refrigeración de amortiguación en fábrica de impresión.
Se puede utilizar para el siguiente suministro de energía:
1. 380V 50/60 Hz 3 fases
2. 400V o 415V 50/60 Hz 3 fases
Se necesita un transformador si el suministro de energía no está en la lista anterior.
1.Modelo:RL-550-AZ/AZP/B Technotrans Baldwin Balcontrol Sistema de Enfriamiento y Circulación reemplazo con certificado CE
RL-550 Technotrans Baldwin Balcontrol Sistema de Enfriamiento y Circulación el reemplazo se utiliza para la siguiente máquina de impresión offset de pliegos:
52cm 5 colores
65cm 2 colores
Está diseñado para máquinas de impresión de 520 mm, menos de 6 colores
| Especificación: |
|
| Capacidad del tanque |
55L |
| Potencia de la unidad |
3/PE CA 380V 50Hz 5.0A |
| Potencia de la bomba |
380V 50Hz 0.52A |
| Capacidad de la bomba |
180W 46L/Min |
| Potencia |
380V 50 Hz 4.3A |
| Capacidad de refrigeración |
2400W |
| Refrigerante |
R22 o R134A |
| Rango de ajuste de temperatura |
+7°C - +50°C |
| Temperatura de funcionamiento |
+5°C - +36°C |
| Rango de control de aditivos de la solución de amortiguación |
1% - 5% |
| Dimensión |
900X850X1480MM |
| Peso neto |
140Kg |
| Peso bruto |
150Kg |
| Modelo del producto |
RL-550AZ |
RL-550AZP |
RL-550B |
| Control automático de temperatura |
Sí |
Sí |
Sí |
| Distribución automática de alcohol |
Sí |
Sí |
No |
| Control de aditivos de porcentaje de solución de fuente |
No |
Sí |
No |
| Tanque de agua intermedio (deducción de burbujas) |
Sí |
Sí |
Sí |
2.Modelo:Deco8 (Original RL-750-AZ/AZP/B) Technotrans Baldwin Balcontrol Sistema de Enfriamiento y Circulación reemplazo con certificado CE
RL-750 Technotrans Baldwin Balcontrol Sistema de Enfriamiento y Circulación el reemplazo se utiliza para la siguiente prensa offset de pliegos:
65cm 4 colores
102cm 2 colores
Está diseñado para máquinas de impresión de 740 mm, menos de 4 colores.
| Especificación: |
|
| Capacidad del tanque |
75L |
| Potencia de la unidad |
3/PE CA 380V 50Hz 5.0A |
| Potencia de la bomba |
380V 50Hz 0.68A |
| Capacidad de la bomba |
250W 46L/Min |
| Potencia |
380V 50 Hz 4.3A |
| Capacidad de refrigeración |
4000W |
| Refrigerante |
R22 o R134A |
| Rango de ajuste de temperatura |
+7°C - +50°C |
| Temperatura de funcionamiento requerida |
+5°C - +36°C |
| Rango de control de aditivos de la solución de amortiguación |
1% - 5% |
| Paquetes |
1000X870X1440MM, 630X440X330MM |
| Peso neto |
190Kg |
| Peso bruto |
210Kg |
| Modelo del producto |
RL-750AZ |
RL-750AZP |
RL-750B |
| Control automático de temperatura |
Sí |
Sí |
Sí |
| Distribución automática de alcohol |
Sí |
Sí |
No |
| Control de aditivos de porcentaje de solución de fuente |
No |
Sí |
No |
| Tanque de agua intermedio (deducción de burbujas) |
Sí |
Sí |
Sí |
3.Modelo:RL-1100-AZ/AZP/B/PB/PB2 Technotrans Baldwin Balcontrol Sistema de Enfriamiento y Circulación reemplazo con certificado CE
RL-1100 Technotrans Baldwin Balcontrol Sistema de Enfriamiento y Circulación el reemplazo se utiliza para la siguiente máquina de impresión offset de pliegos:
74cm 5 colores
Está diseñado para máquinas de impresión de 740 mm, menos de 5 colores.
| Especificación: |
|
| Capacidad del tanque |
110L |
| Potencia de la unidad |
3/PE CA 380V 50Hz 5.5A |
| Potencia de la bomba |
380V 50Hz 0.68A |
| Capacidad de la bomba |
250W 46L/Min |
| Potencia |
380V 50 Hz 4.8A |
| Capacidad de refrigeración |
5000W |
| Refrigerante |
R22 o R134A |
| Rango de ajuste de temperatura |
+7°C - +50°C |
| Temperatura de funcionamiento requerida |
+5°C - +36°C |
| Rango de control de aditivos de la solución de amortiguación |
1% - 5% |
| Paquetes |
1100X890X1460MM,710X450X540MM |
| Peso neto |
250Kg |
| Peso bruto |
260Kg |
| Modelo del producto |
RL-1100AZ |
RL-1100AZP |
RL-1100B |
RL-1100PB |
Temperatura automática
Control |
Sí |
Sí |
Sí |
Sí |
Alcohol automático
Distribución |
Sí |
Sí |
No |
No |
|
Solución de fuente
porcentaje de aditivo
Control
|
No |
Sí |
No |
Sí |
| Sistema de doble bomba |
No |
No |
No |
No |
Deducción de burbujas
Tanque intermedio |
Sí |
Sí |
Sí |
Sí |
4. Modelo:Deco12 (Original RL-1500-AZ/AZP/PB/PB2) Technotrans Baldwin Balcontrol Sistema de Enfriamiento y Circulación reemplazo con certificado CE
RL-1500 Technotrans Baldwin Balcontrol Sistema de Enfriamiento y Circulación el reemplazo se utiliza para la siguiente máquina de impresión offset de pliegos:
102cm 4 colores
Está diseñado para máquinas de impresión de 1020 mm, menos de 5 colores, máquinas web comerciales o máquinas de impresión de periódicos de una sola torre.
| Especificación: |
|
| Capacidad del tanque |
150L |
| Potencia de la unidad |
3/PE CA 380V 50Hz 6.3A |
| Potencia de la bomba |
380V 50Hz 0.68A |
| Capacidad de la bomba |
250W 46L/Min |
| Potencia |
380V 50 Hz 5.6A |
| Capacidad de refrigeración |
7000W |
| Refrigerante |
R22 o R134 |
| Rango de ajuste de temperatura |
+7°C - +50°C |
| Temperatura de funcionamiento requerida |
+5°C - +36°C |
| Rango de control de aditivos de la solución de amortiguación |
1% - 5% |
| Paquetes |
1200X850X1460MM, 750X600X750MM |
| Peso neto |
280 |
| Peso bruto |
290 |
| Modelo del producto |
RL-1500AZ |
RL-1500AZP |
RL-1500B para máquinas web comerciales o máquinas de impresión de periódicos de una sola torre |
RL-1500PB2 para máquinas web comerciales o máquinas de impresión de periódicos de una sola torre |
Temperatura automática
Control |
Sí |
Sí |
Sí |
Sí |
Alcohol automático
Distribución |
Sí |
Sí |
No |
No |
Solución de fuente
porcentaje de aditivo
Control |
No |
Sí |
Sí |
Sí |
| Sistema de doble bomba |
No |
No |
No |
Sí |
Deducción de burbujas
Tanque intermedio |
Sí |
Sí |
Sí |
Sí |

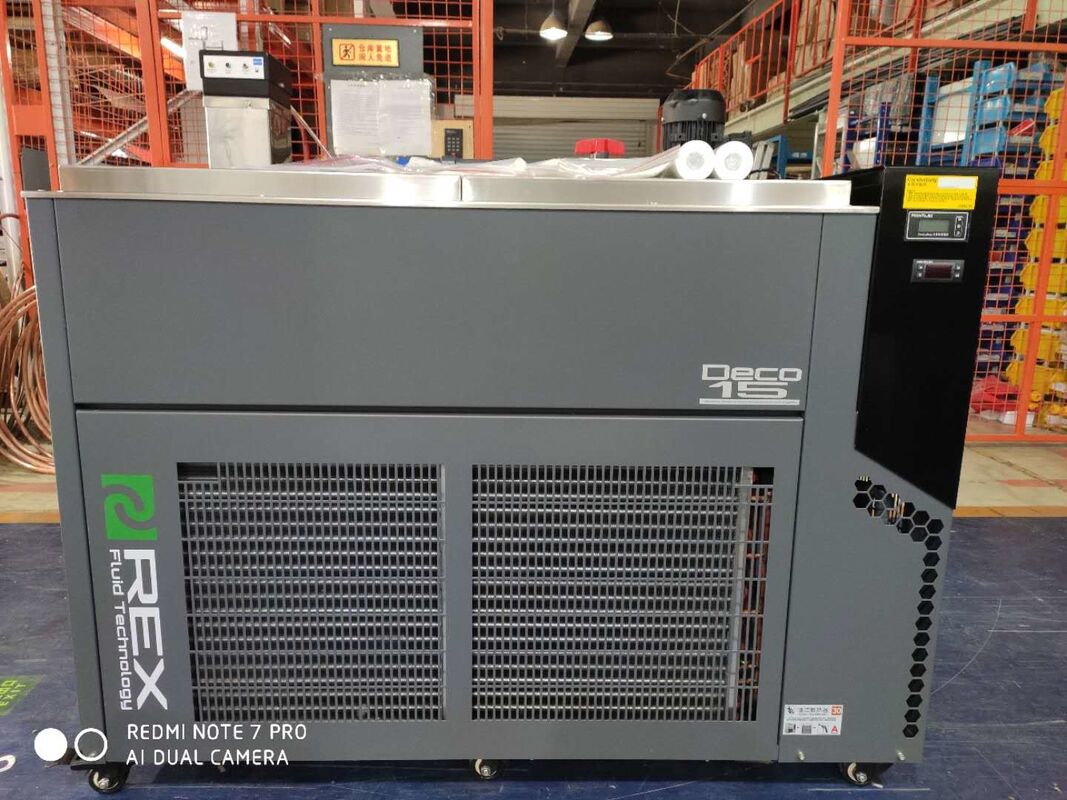

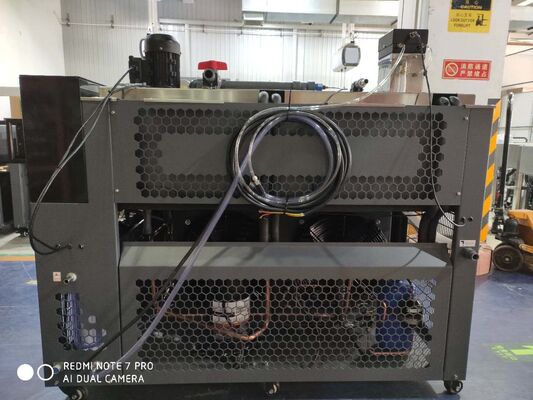

5. Modelo:Deco15 (Original RL-1800-AZ/AZP/PB2) Technotrans Baldwin Balcontrol Sistema de Enfriamiento y Circulación reemplazo con certificado CE
RL-1800 Technotrans Baldwin Balcontrol Sistema de Enfriamiento y Circulación el reemplazo se utiliza para la siguiente máquina de impresión offset de pliegos:
130cm 4-6 colores
Está diseñado para prensas offset de pliegos grandes, máquinas web comerciales o máquinas de impresión de periódicos de doble torre.
| Especificación: |
|
| Capacidad del tanque |
180L |
| Potencia de la unidad |
3/PE CA 380V 50Hz 14.4A |
| Potencia de la bomba |
380V 50Hz 0.68A |
| Capacidad de la bomba |
250W 46L/Min |
| Potencia |
380V 50 Hz 13A |
| Capacidad de refrigeración |
12000W |
| Refrigerante |
R22 o R134a |
| Rango de ajuste de temperatura |
+7°C - +50°C |
| Temperatura de funcionamiento requerida |
+5°C - +36°C |
| Rango de control de aditivos de la solución de amortiguación |
1% - 5% |
| Paquetes |
1610X960X1470MM, 930X690X760MM |
| Peso neto |
350Kg |
| Peso bruto |
385Kg |
| Modelo del producto |
RL-1800AZ |
RL-1800AZP |
RL-1800PB2 para máquinas web comerciales o máquinas de impresión de periódicos de doble torre |
Temperatura automática
Control |
Sí |
Sí |
Sí |
Alcohol automático
Distribución |
Sí |
Sí |
No |
|
Solución de fuente
porcentaje de aditivo
Control
|
No |
Sí |
Sí |
| Sistema de doble bomba |
No |
No |
Sí |
Deducción de burbujas
Tanque intermedio |
Sí |
Sí |
opcional |
6.Sistema de Enfriamiento y Circulación Deco20 para Man Roland M300 (CORTE: 546 mm, Ancho: 880 mm, 5 COLORES, Velocidad: 40000 IPH) o Heidelberg 102-10P
| Especificación del sistema: |
|
| Rango de temperatura de la solución de amortiguación |
8-14 °C |
| Tanque de solución de amortiguación integrado |
200L |
| Control automático de temperatura con capacidad de refrigeración |
15,5Kw; |
| Interfaces mecánicas, eléctricas y de fluidos definidas |
380V 3 fases 50HZ |
| control automático de aditivos de la solución de amortiguación |
Sí |
| Medición de conductividad |
0~2000us |
| Medición de PH |
Sí |
| Bolsa de filtración de solución de amortiguación básica; |
Sí |
| Tanque intermedio con unidad de bomba |
Sí |
| Rango de ajuste de temperatura |
7°C～+50°C |
| Temperatura de funcionamiento requerida |
+5°C～+36°C |
| Rango de control de aditivos de la solución de amortiguación |
1%~5% |
| Refrigerante |
R134a |
| Capacidad de la bomba |
1,1KW |
| Calidad del agua agua dulce |
8-14°Dh |
| Temperatura del agua agua dulce |
Máx. 25°C |
| Estándar industrial requerido |
JB/T 11123-2010 |
| Sistema de calidad calificado |
ISO9001:2008 GB/T 19001-2008 |
| Color de la unidad |
Gris estándar |
| Documentos |
Inglés |
| Entorno |
|
| Temperatura de funcionamiento |
+10~40℃ |
| Temperatura para el transporte |
Hasta 65 °C |
| Humedad relativa de funcionamiento (sin condensación) |
30 – 95% |
| Altura geográfica con unidad de refrigeración refrigerada por aire |
menos de 3000 m de altitud |
| |
|
| Dimensión |
2200mmX1350mmX1535mm |
| Peso neto |
850KG |
| Peso bruto |
900KG |
| -Un transformador: 220V, 3 fases, 50/60HZ o 110V 3 fases 50/60HZ a 380V, 3 fases, 50HZ |
7. Sistema de Enfriamiento y Circulación Deco30 NP para GOSS Community 4 torres (16 colores)
| Especificación: |
|
| Artículos |
Valor que estamos ofreciendo |
| Requisito general |
|
| completamente premontado, cableado y probado |
|
| interfaz mecánica, eléctrica y de fluidos |
380v 50Hz 3PH |
| Sistema de calidad calificado |
ISO9001:2008 GB/T 19001-2008 |
| Entorno |
|
| Temperatura de funcionamiento |
+10~45℃ |
| Temperatura para el transporte |
Hasta 65°C |
| Humedad relativa de funcionamiento (sin condensación) |
30 – 95% |
| Altura geográfica |
Menos de 3000m |
| Datos de rendimiento |
|
| Temperatura de la solución de amortiguación |
10.5℃ |
| Controlador y pantalla |
Rex8810 |
| Llenado de agua |
Automático |
| Control de IPA |
Opcional |
| Control de la solución de amortiguación |
Automático 0~5% |
| Conductividad |
0~2000us |
| Refrigerante |
R22, R134a |
| Volumen del tanque |
≥220 Litros |
| Caudal |
≥105 Litros/m |
| Presión de alimentación |
≥0.5Bar |
| Capacidad de refrigeración |
≥17100kcal/h |
| Calidad del agua agua dulce |
8dH |
| Temperatura del agua agua dulce |
Máx. 25°C |
| Dimensión |
L2250×D950×H1990 |
| Peso |
950kg |
8.Sistema de Enfriamiento y Circulación Deco60 o 4 prensas Strach and henshaw de 60" 1 45" y dos prensas de dos unidades harris M300
| Especificación: |
|
| Requisito general |
|
| completamente premontado, cableado y probado |
El usuario proporciona agua de refrigeración y energía |
| interfaces mecánicas, eléctricas y de fluidos |
380v 50Hz 3PH; Fluido: interfaz de alimentación y retorno de agua de 1,5" |
| Sistema de calidad calificado |
ISO9001:2008 GB/T 19001-2008 |
| Entorno |
|
| Temperatura de funcionamiento |
+10~45℃ |
| Temperatura para el transporte |
Hasta 65°C |
| Humedad relativa de funcionamiento (sin condensación) |
30% -95% |
| Altura geográfica |
Menos de 3000m |
| Datos de rendimiento |
|
| Temperatura de la solución de amortiguación |
10.5℃ |
| Controlador y pantalla |
Controlador estándar Rex8810 y alarma de condición |
| Llenado de agua |
Automático |
| Control de IPA |
Automático 3~15% |
| Control de la solución de amortiguación |
Automático 0~5% |
| Conductividad |
0~2000us |
| Refrigerante |
R22, R134a |
| Volumen del tanque |
≥300 Litros |
| Caudal |
≥133Liters/m |
| Presión de alimentación |
≥0.5Bar |
| Capacidad de refrigeración |
≥30KW |
| Calidad del agua agua dulce |
8dH |
| Temperatura del agua agua dulce |
Máx. 25°C |
| Dimensión |
|
| Peso |
|
Para elegir el sistema de enfriamiento y circulación adecuado de acuerdo con las diferentes máquinas de impresión:
| RL-550 |
DECO8(RL-750) |
DECO8(RL-1100) |
DECO12(RL-1500 ) |
| Morgan 4 colores |
Komori L426 |
Komori L526 |
Komori GL440 |
| SM52-2 |
Sakurai Oliver Modelo: OL-575-SD |
Komori L528 |
Komori L540 |
| Ryobi 524 |
Komori Sprint L 425 |
Komori LS529 |
Komori L628 |
| Offset web Castagnoli de 4 colores (52 cm) |
Solna 466 |
CD74-5+L |
Heidelberg (100*70) - 5C |
| SOLNA 425 (640x483 mm, 4 colores) |
|
Mitsubishi Diamond 1000 (52x74 cm). 5 colores con barniz |
Roland 800 (100*120) -4C |
| Ryobi 522 |
Heidelberg SM102 |
Prensa Shinoharra de 74 cm y 4 colores |
Akiyama 102 4 colores |
| GTOV52 (4 colores, 36X52cm) |
|
|
Harris 4 unidades V15 (Ancho de la web: 36“vcb 914MM) |
| Ryobi 5 colores (36X52CM) |
komori L428 en el modelo de 1994 |
man roland 300 (29‘, 5 colores) |
Manroland 705, 2004, 5 colores, 74X104cm |
| Heidelberg PM52 5 colores |
Heidelberg SM 74 4 colores |
Sx -75 -5 colores |
Heidelberg CD102 5 colores |
| Sakurai 2 colores |
Roland 304 (53x74CM) |
MÁQUINA DE FORMA CONTINUA MULLER MARTINI PRONTO |
Mitsubishi 3F/5c/72x102cm |
| Máquina de impresión KBA Simultan 212 |
|
Marca Crabtree MT /40-36 (102 cm x 92 cm), 2 colores |
Heidelberg 28"X40", 4 colores |
| Heidelberg SpeedMaster 52 (36X52cm, 5 colores) |
Miller TP 104 (28x41") 2 colores |
Komori L532 (32"x22" o 81X55CM) |
Heidelberg SM 102-4-P |
| Heidelberg SORS (720x1020MM) MONOCOLOR |
Prensas Sakurai OL466SD u OL466SIP, 4 colores |
|
Roland (100*70) - 5C |
| Man Roland R202 TOB (52x72cm) |
Máquinas de impresión de 6 colores Giebeler R520 |
|
Roland 600 (72*102) 5 colores |
Imer
número de modelo- I -115BF
4Unidad
tamaño de la tubería- 1/2'' |
2 colores Y Mailande (Formato de impresión 1400x1000) |
|
Heidelberg 5 colores; hoja 720*1020 mm |
| Heidelberg SM52-4P |
|
|
Akiyama B1 (102 cm) 4 colores |
| Heidelberg SM52-5 |
|
|
Akiyama Bestech 628 (510X720MM) 6 COLORES |
| Prensa halm jet de 4 colores |
|
|
|
| Formulario comercial Muller Martini 320 mm x 200 mm, 4 colores |
|
|
|
| Taiyo TOS 210 2 colores y Taiyo TOS 310 es 3 colores |
|
|
|
| Shinohara 52 cinco colores |
|
|
|
| ORTHOTEC 370 mm de ancho de banda, 1 estación de impresión offset |
|
|
|
| Heidelberg speedmaster 742P |
|
|
|
| DECO15(RL-1800) |
DECO 20 |
DECO 25 CW |
| Komori GL640 |
HARRIS M300, CORTE: 546MM, ancho de la web: 880MM, Velocidad: 40000IPH |
Máquina web Heidelberg M600 22,75” (578 mm) Corte x 38” (965 mm) Ancho, 12 Unidades de impresión |
| Komori LS640 |
|
|
| |
|
|
| KBA planeta (100*140) -6C |
|
|
| Komori L640 CX-IST UV en 1999 |
|
|
| Planeta P64 (6 unidades tamaño 72 x 102 cm). |
|
|
| Roland (100*70) -6C |
|
|
| KBA tamaño 104 6 colores con máquina barnizadora |
|
|
| Akiyama B1 (102 cm) 6 colores |
|
|
| Heidelberg CD102-6 colores |
|
|
| Manroland (prensa de periódico manroland de 2 torres, 550 mm |
|
|
| Mitsubishi Diamond 3000,72X102CM, 6 colores |
|
|
| Mitsubishi 3H,72X102CM,6 colores |
|
|
| Komori Lithrone 40 L-640, 72X102CM 6 colores |
|
|
| Heidelberg SM102-8P en 1999 |
|
|
| Heidelberg CD74-6 colores |
|
|
| Heidelberg XL75-6 colores |
|
|
| Mitsubishi 3F,72X102CM,6 colores |
|
|
| KBA RAPIDA 142-5 colores |
|
|
| Deco C30 SF |
Deco30 NP |
Deco60 |

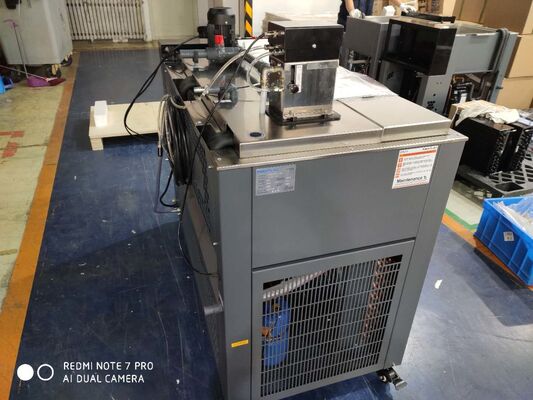

| Enfriador y circulador central de solución de amortiguación con refrigerante R22 para Mitsubishi Offset Press 5 colores 3F-428D (1991) (Tinta UV) 72 x 102 cm, Mitsubishi Offset Press 2 colores 3F-1488 (1998) (Tinta normal) 72 x 102 cm, Mitsubishi Offset Press 5 colores D3000LS-5 (2005) (Tinta normal) 72 x 102 cm para fuente de alimentación 380V, 3 fases, 50/60HZ |
GOSS Community 4 torres (16 colores) |
4 prensas Strach and henshaw de 60” 1 45” y dos prensas de dos unidades harris M300 |
Persona de contacto:
Kaiyan Liang
Qingdao ZFC Trading Co.,Ltd
Habitación 3620, 88 Anshan 1st Road, Qingdao, China
Tel: 0086 532 5851 9016
WhatsAPP: 0086 13906390477
WeChat: zfc-lky
Correo electrónico: zhengfangcheng@126.com
Skype: zhengfangcheng@126.com
www.zfcprinting.com
