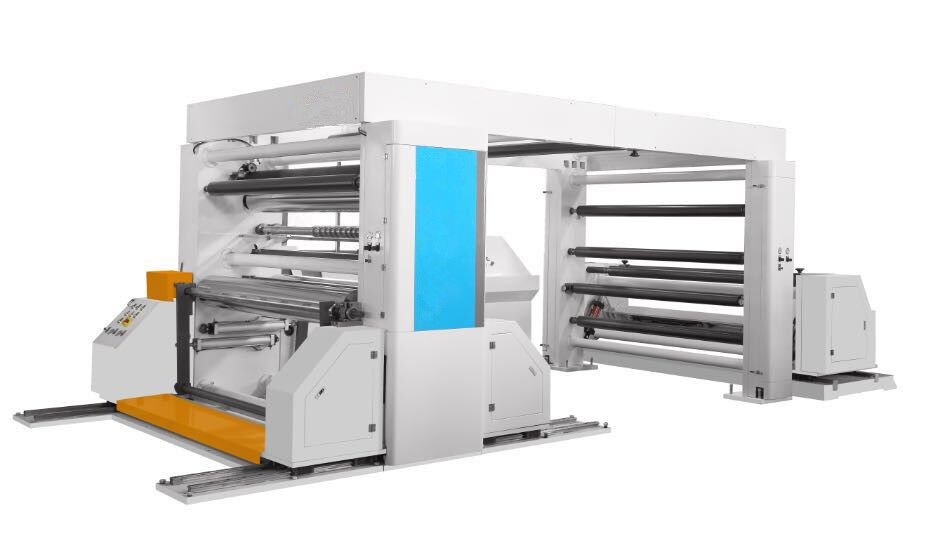

Máquina de corte, máquina cortadora y rebobinadora de rollo jumbo tipo bastidor ZST-2500, Ancho máximo del rollo jumbo 2500MM
Máquina de corte, máquina cortadora y rebobinadora de papel de rollo jumbo controlada por PLC tipo bastidor ZST-2500, la máquina cortadora y rebobinadora de papel de rollo jumbo se utiliza principalmente para cortar papel adhesivo, papel kraft y otros tipos de papel
Configuración mecánica principal:
1. Unidad del cuerpo principal:
1.1 El cuerpo principal de la máquina adopta una estructura de acero y hierro fundido de 80 mm de espesor (hierro fundido después de la operación secundaria y tratamiento de ajuste). Los soportes adoptan tubos de acero sin costura. Haga que la máquina sea totalmente estable.
1.2 El rodillo de accionamiento principal adopta una tubería de acero sin costura (después del revenido, endurecimiento de la superficie, cromado, superficie de espejo, tratamiento de equilibrio dinámico). Accionamiento por servomotor.
1.3 El rodillo de presión de accionamiento principal adopta un rodillo de goma (caucho de nitrilo-butadieno)
1.4 Los rodillos guía de material adoptan rodillos de acero (aleación de aluminio) y rodillo de goma (caucho de nitrilo-butadieno)
1.5 El modo de accionamiento del cuerpo principal y los ejes de rebobinado adoptan rueda y correa de sincronización.
2. Unidad de desenrollado:
2.1 La unidad de desenrollado adopta elevación hidráulica automática sin eje. Utilizando mandril especial de 3'' y 6''. No daña el núcleo de papel interior. El movimiento de los brazos izquierdo y derecho es a través de los rieles guía y los cilindros hidráulicos.
2.2 El cilindro hidráulico de desenrollado puede levantar 3 toneladas de peso de papel. Fácil de operar y rápido.
2.3 El dispositivo ajustable de sesgo establecido puede ajustar finamente la izquierda y la derecha, hacia adelante y hacia atrás a través del volante. El rango es de ±20 mm.
2.4 El actuador de tensión de desenrollado son 2 juegos de freno neumático de la marca italiana RE. a través de PLC y la válvula proporcional de la marca japonesa SMC para lograr una tensión constante.
2.5 EPC utiliza el dispositivo corrector de la marca TAIWANESA PAUSOURCE, puede lograr la función de guía por el borde del material. El movimiento izquierdo y derecho es a través del servomotor y el riel guía.
2.6 La ruta del material adopta el tipo puente. Fácil de operar.
3. Unidad de rebobinado:
3.1 Los rebobinados adoptan una estructura de laminación superficial. 2 lados de los ejes de rebobinado (A/B). También puede rebobinar con un solo eje.
3.2 Los rebobinados de atrás hacia adelante se mueven a través del riel guía y los cilindros neumáticos.
3.3. El actuador de tensión de rebobinado es de 2 juegos de servomotor. a través de PLC para lograr una tensión constante.
3.4 Los rodillos de presión de rebobinado son 2 rodillos de acero (con tratamiento de espejo)
3.5 Cuando el corte finaliza, los cilindros hidráulicos descargarán automáticamente el papel al suelo. Fácil de operar.
3.6 Las cuchillas de corte están controladas por un cilindro neumático (10 juegos de cuchillas circulares). Se pueden ajustar finamente.
3.7 Equipado con un sistema de exclusión de bordes de residuos de tipo vacío, utilice la fuerza fuerte para adsorber el borde de residuos hacia afuera
Parámetro técnico principal de la máquina cortadora y rebobinadora de papel de rollo jumbo controlada por PLC tipo bastidor ZST-2500:
| Ancho máximo del rollo jumbo |
2500 mm |
| Ancho mínimo del rollo jumbo |
400 mm |
| Rango GSM del papel |
80-450g |
| Diámetro del rollo |
Ø2000mm |
| Diámetro de rebobinado |
Ø1200mm |
| Diámetro de desenrollado del núcleo de papel |
3'' y 6'' |
| Diámetro de rebobinado del núcleo de papel |
3'' |
| Ancho de los rodillos |
2550 mm |
| Velocidad de corte |
10-350 m/min (según el material) |
| Tolerancia de EPC |
≤0.1mm |
| Rango de EPC |
±75mm |
| Ancho mínimo del producto |
50 mm-2500 mm |
| Dimensión de la cuchilla circular superior |
Ø125*70*50mm |
| Dimensión de la cuchilla circular inferior |
Ø100*70*20mm |
| Potencia total |
80KW |
| Peso |
20000Kg |
| dimensión total (L X W X H) |
11000mm×4000mm×2200mm |
Configuración principal de la cortadora y rebobinadora de papel de rollo jumbo controlada por PLC tipo bastidor ZST-2500:
| PLC |
MITSUBISHI(JAPÓN) |
| INVERSOR DEL MOTOR PRINCIPAL 1PCS |
YASKAWA(JAPÓN) |
| INVERSOR DEL MOTOR DE REBOBINADO 2PCS |
YASKAWA(JAPÓN) |
| PANTALLA TÁCTIL |
MCGS(CHINA) |
| CONTROLADOR EPC |
PAUSOURCE(TAIWÁN) |
| CONTROLADOR EPC |
PAUSOURCE(TAIWÁN) |
| SENSOR EPC |
PAUSOURCE(TAIWÁN) |
| FRENO NEUMÁTICO 2PCS |
RE(ITALIA) |
| SERVOMOTOR PRINCIPAL |
DANMA(TAIWÁN) |
| SERVOMOTOR DE REBOBINADO 2PCS |
DANMA(TAIWÁN) |
| ELEMENTO NEUMÁTICO PRINCIPAL |
AIRTEC(TAIWÁN) |
| VÁLVULA PROPORCIONAL |
SMC(JAPÓN) |
| ELEMENTO HIDRÁULICO |
CHINA |
| CODIFICADOR |
OMRON(JAPÓN) |
| RODAMIENTO PRINCIPAL |
NSK(JAPÓN) |
| SOPLADOR DE VENTILADOR |
CHINA |
| RIEL GUÍA |
TBI(TAIWÁN) |
| EJE DE AIRE PARA REBOBINADO 2PCS |
YUKE(CHINA) |
| APARATO DE BAJA TENSIÓN |
SCHNEIDER(FRANCIA) |
| BOTÓN E INTERRUPTOR |
SCHNEIDER(FRANCIA) |
Lista de piezas de repuesto de la cortadora y rebobinadora de papel controlada por PLC tipo bastidor ZST-2500:
| 01 |
llave hexagonal interior |
1 juego |
05 |
pistola de aceite |
Pc |
| 02 |
Llave inglesa |
1pc |
06 |
pistola de aire |
1pc |
| 03 |
destornillador a-liner |
1pc |
07 |
grifo de aire |
2 piezas |
| 04 |
Destornillador de cruz |
1pc |
08 |
instrucciones de funcionamiento |
1pc |
