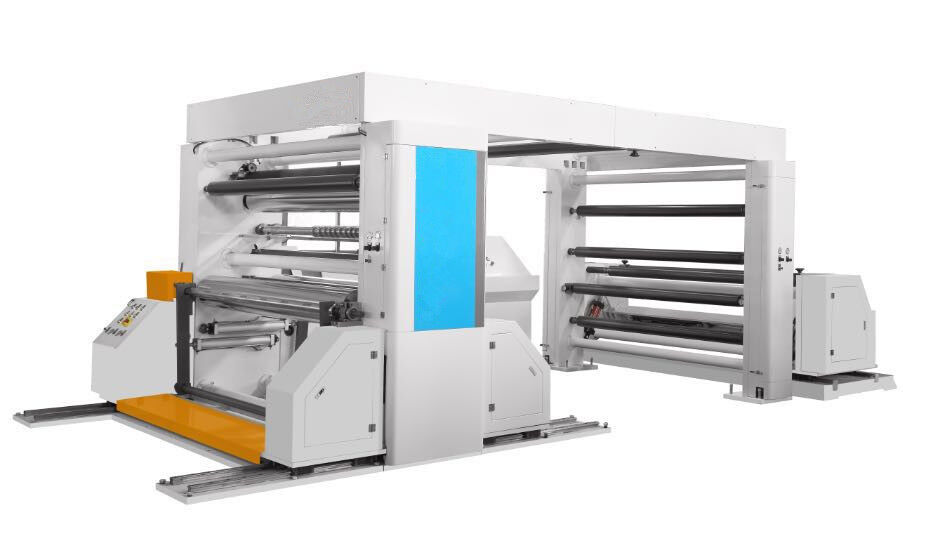

Máquina de corte y rebobinado, Máquina de corte y rebobinado de bobinas gigantes tipo bastidor ZST-2500

Máquina de corte y rebobinado, máquina de corte y rebobinado de rollo jumbo tipo bastidor, cortadora y rebobinadora de papel ZST-2500

Máquina de corte y rebobinado, máquina de corte y rebobinado de rollo jumbo tipo bastidor, la cortadora y rebobinadora de papel ZST-2500 se utiliza principalmente para cortar papel adhesivo, papel kraft y otros tipos de papel

Configuración mecánica principal:

1. Unidad del cuerpo principal:

1.1 El cuerpo principal de la máquina adopta una estructura de acero y hierro fundido de 80 mm de espesor (hierro fundido después de la operación secundaria y tratamiento de ajuste). Los soportes adoptan tubos de acero sin costura. Haga que la máquina sea totalmente estable.

1.2 El rodillo de accionamiento principal adopta una tubería de acero sin costura (después del revenido, endurecimiento de la superficie, cromado, superficie de espejo, tratamiento de equilibrio dinámico). Accionamiento por servomotor.

1.3 El rodillo de presión de accionamiento principal adopta un rodillo de goma (caucho de nitrilo-butadieno)

1.4 Los rodillos guía de material adoptan rodillos de acero (aleación de aluminio) y rodillo de goma (caucho de nitrilo-butadieno)

1.5 El modo de accionamiento del cuerpo principal y los ejes de rebobinado adoptan rueda y correa de sincronización.

2. Unidad de desenrollado:

2.1 La unidad de desenrollado adopta elevación hidráulica automática sin eje. Uso de mandril especial de 3’’ y 6’’. No daña el núcleo de papel interior. El movimiento de los brazos izquierdo y derecho es a través de los rieles guía y los cilindros hidráulicos.

2.2 El cilindro hidráulico de desenrollado puede levantar 3 toneladas de peso de papel. Fácil de operar y rápido.

2.3 El dispositivo ajustable de sesgo establecido puede ajustar finamente la izquierda y la derecha, hacia adelante y hacia atrás a través del volante. El rango es ±20 mm.

2.4 El actuador de tensión de desenrollado es de 2 juegos de freno neumático de la marca italiana RE. a través de PLC y válvula proporcional de la marca japonesa SMC para lograr una tensión constante.

2.5 EPC utiliza el dispositivo corrector de la marca TAIWANESA PAUSOURCE, puede lograr la función de guía por el borde del material. El movimiento izquierdo y derecho es a través del servomotor y el riel guía.

2.6 La ruta del material adopta el tipo puente. Fácil de operar.

3. Unidad de rebobinado:

3.1 Los rebobinados adoptan una estructura de laminación superficial. 2 lados de los ejes de rebobinado (A/B). También puede rebobinar con un solo eje.

3.2 Los rebobinados de atrás hacia adelante se mueven a través del riel guía y los cilindros neumáticos.

3.3. El actuador de tensión de rebobinado es de 2 juegos de servomotor. a través de PLC para lograr una tensión constante.

3.4 Los rodillos de presión de rebobinado son 2 rodillos de acero (con tratamiento de espejo)

3.5 Cuando el corte finaliza, los cilindros hidráulicos descargarán automáticamente el papel al suelo. Fácil de operar.

3.6 Las cuchillas de corte están controladas por un cilindro neumático (10 juegos de cuchillas circulares). Se puede ajustar finamente.

3.7 Equipado con un sistema de exclusión de bordes de residuos tipo vacío, use la fuerza fuerte para adsorber el borde de residuos hacia afuera

Parámetro técnico principal de la máquina de corte y rebobinado de rollo jumbo tipo bastidor ZST-2500:

Configuración principal de la máquina de corte y rebobinado de rollo jumbo tipo bastidor ZST-2500:

Lista de piezas de repuesto de la máquina de corte y rebobinado de rollo jumbo tipo bastidor ZST-2500:
