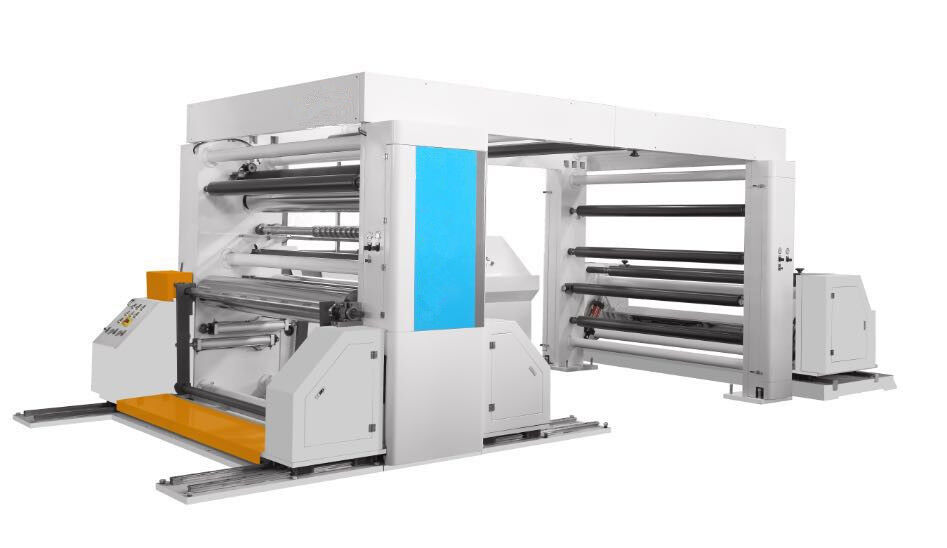

Máquina de cortar, tipo de estantería controlada por PLC Jumbo Roll Paper Slitter ZST-2500, máquina de cortar y volver a enrollar papel

Máquina de corte, tipo de estante controlado por PLC Jumbo Roll Paper Slitter ZST-2500, Jumbo Roll máquina de corte y rebobinado de papel

Máquina de corte, tipo de estantería controlada por PLC Jumbo Roll Paper Slitter ZST-2500, Jumbo Roll máquina de corte y rebobinado de papel se utiliza principalmente para cortar papel de palo, papel artesanal y otros tipos de papel

Configuración mecánica principal:

1Unidad del cuerpo principal:

1.1 El cuerpo principal de la máquina adopta una estructura de hierro fundido y acero de 80 mm de espesor..

1.2 El rodillo motriz principal adopta una tubería de acero sin costuras (después de templado, endurecimiento de la superficie, cromado, superficie de espejo, tratamiento de equilibrio dinámico).

1.3 El rodillo principal de la prensa de accionamiento adopta un rodillo de caucho (de caucho nitril-butadieno)

1.4 Los rodillos de material de guía adoptan rollos de acero (aleación de aluminio) y rollos de caucho ( caucho nitril-butadieno)

1.5 El modo de conducción de los ejes de cuerpos principales y de remolque adopta una rueda y un cinturón sincronizadores.

2Unidad de despliegue:

2.1 La unidad de desenrollamiento adopta elevación hidráulica automática sin eje. Utilizando un chuck especial de 3 ′′ y 6 ′′. No daña el núcleo de papel interior.Los brazos izquierdo y derecho se mueven a través de los rieles de guía y cilindros hidráulicos.

2.2 cilindro hidráulico que puede levantar 3 toneladas de papel fácil de operar y rápido

2.3 dispositivo ajustable de sesgo de ajuste puede afinar izquierda y derecha, hacia adelante y hacia atrás a través de la rueda manual.

2.4 El actuador de tensión de desenrollamiento es de 2 juegos de freno neumático RE de marca italiana. a través de PLC y válvula proporcional SMC de marca japonesa para lograr una tensión constante.

2.5 EPC utiliza el dispositivo de corrección de la marca TAYWANESE PAUSOURCE, puede lograr la función de guía por el borde del material.

2.6 La ruta del material es de tipo puente, fácil de manejar.

3Unidad de repliegue:

3.1 Los remolinos adoptan una estructura de laminado superficial. 2 ejes de remolino lateral ((A / B). También se puede remolinar un solo eje.

3.2 Se vuelve hacia atrás hacia delante a través del carril de guía y de los cilindros neumáticos.

3.3El actuador de la tensión de retroceso es un servomotor de 2 juegos.

3.4 Los rodillos de la prensa de rebobinado son 2 rodillos de acero ((con tratamiento de espejo)

3.5 Al terminar de cortar, los cilindros hidráulicos descargarán automáticamente el papel al suelo.

3.6 Los cuchillos cortantes están controlados por un cilindro neumático (10 juegos de cuchillos circulares).

3.7 Equipado con un sistema de exclusión del borde de los residuos de tipo vacío, utilizar la fuerza fuerte para adsorber el borde de los residuos.

Parámetro técnico principal del cortador de papel Jumbo controlado por PLC tipo estante ZST-2500:

Configuración principal del cortador de papel Jumbo de tipo de estante controlado por PLC ZST-2500:

Lista de piezas de repuesto del cortador de papel controlado por PLC ZST-2500:
